MHL源端一致性測試系統
2012-04-25
長沙艾克塞普儀器設備有限公司針對目前市場繁多的視頻信號接入，轉換，專門搭建了一套測試系統，即MHL源端一致性測試系統，本系統采用美國Agilent的測試設備，旨在規范視頻信號轉換中的各個細節參數。本系統按照 MHL一致性測試規范 1.2 (CTS 1.2) 的規定，對 MHL數據傳輸進行全方位的物理層一致性測試。可幫助設計工程師輕松快速地驗證和表征用于手機和平板電腦等移動設備的移動高清鏈路(MHL) 設計。作為 MHL 標準 的采用者，產品必須成功通過MHL CTS 規范指定的一致性測試，使用與授權測試中心相同的儀器和軟件進行測試從而使您可以在流程上領先一步 — 在這個幾周可以決定是否成功的消費市場中，這種信心將使您能夠進入產品的市場交付 (marketdelivery) 中風險更高的領域也即更快地交付當然也意味著高回報。
用于 Infiniium 90000 系列示波器的 Agilent N6460AMHL 源端一致性測試軟件特性
N6460A MHL 電氣測試軟件具有多種特性，可簡化對MHL 設計的驗證過程 :
● 包含測試設置向導，增加了軟件的易用性
● 全面補充對高速接口的 MHL 電氣測試
● 自動進行示波器測量設置
● 可生成測試結果報告
● 合格 / 不合格的裕量分析
借助 MHL 電氣測試軟件，您可以使用日常調試中使用的同一臺示波器，根據 MHL 規定的測試校驗表來進行自動測試和裕量分析。N6460A 為您節省時間N6460A MHL 源端一致性測試軟件可以通過設置自動執行 MHL 電氣測試，節省您的時間。執行 MHL 電氣測試的困難就在于如何將示波器連接到目標器件，配置測量儀器，執行測試過程，然后通過將測量結果與標準規定的極限值進行比較來分析這些測量結果。MHL 電氣測試軟件幾乎可以完成所有這些任務。該軟件還結合了 針對MHL 信號發生器校準功能，能夠對 MHL 接收機進行精確測試。這個功能的重要價值還包括能夠表征線纜損耗效應等，為系統設計提供幫助。N6460A MHL 源端一致性測試軟件提供 MHL CTS 要求
的所有單端、差分和共模測試。安捷倫自動測試引擎能夠幫助您順利完成定義測試、設置測試、執行測試和查看測試結果的步驟。用戶可以選擇適合測試過程目標的高級測試參數，然后同時選擇某一類測試，或指定單獨的測試。用戶界面設計的目標是最大限度減少重復連接次數，從而節省時間，盡量減少可能出現的操作錯誤。您可以將測試和配置保存為項目文件，并在日后重新調用它們，以便快速測試和審查以前的測試結果。借助簡單明了的菜單，您只需點擊幾下鼠標，即可執行測試。該軟件針對每項測試自動對示波器進行配置，向用戶提示測試連接和配置信息，并提供詳細的測量結果報告，其中包括對您的產品在多大程度上符合或不符合標準進行的裕量分析。MHL 源端一致性測試軟件所進行的測量的完整列表.
測試選擇
“選擇測試 (Select Tests)”選項卡顯示了測試選擇菜單和狀態。如圖 1 所示，復選標記表示測試被選中并將在后面的過程中運行。然而要指出的是，當打開測試顯
示最詳細的信息時，綠色復選標記表示測試結果合格 ; 紅色標記表示測試結果不合格。當沒有打開具體測試時，表示一組測試而不是一個測試 ; 中空的狀態圓圈表示該組中沒有測試 ; 狀態圓圈也可能是紅色、綠色、紅色和綠色。這些分別表示測試不合格、合格以及一部分合格而另一部分不合格。圖 1. 安捷倫自動測試引擎引導您快速選擇和配置測試、設置連接、運行測試以及查看結果。您只需點擊一下鼠標 , 即可輕松地選擇單個測試或成組測試。您還可以輕松查看被測件的測試狀態。
圖 2. 當您必須要改變連接以便進行多項測試時 , 該軟件為您提供連接圖和 / 或照片形式的提示。當根據需求完成測試配置后，N6460A 用戶界面將顯示連接屏幕，如圖 2 所示。圖 2 是針對標準 MHL 器件提供的連接指南。
2全面的性能報告

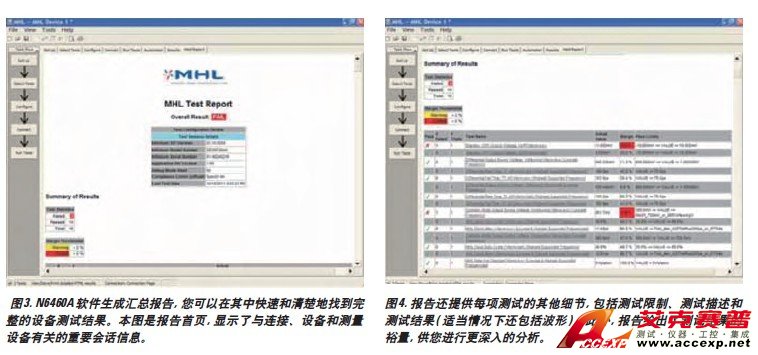

N6460A MHL 源端一致性測試軟件能夠生成全面的報告，其中不僅包括被測設備的性能和狀態，還包括最重要測量的屏幕快照，以便于您進行閱讀和分析。報告的首頁會列出標準規范測試認證程序中要求的設備和配置細節。它還提供帶有超文本鏈接的結果表格，使您可以快速找到感興趣的測量報告部分。圖 4. 報告還提供每項測試的其他細節 , 包括測試限制、測試描述和測試結果 ( 適當情況下還包括波形 )。此外 , 報告給出了測試結果的裕量 , 供您進行更深入的分析。圖 3. N6460A 軟件生成匯總報告 , 您可以在其中快速和清楚地找到完整的設備測試結果。本圖是報告首頁 , 顯示了與連接、設備和測量設備有關的重要會話信息。報告隨后以表格形式列出結果匯總。該表格為用戶提供了大量即時可見的信息。界面左側可以非常明顯地立即顯示設備測試狀態 ( 合格或不合格 )。如果您將運行多項測試，或測試要求有多種分辨率，您將接到警告，要求您留意給定測試的總體狀態，包括測試的嘗試次數以及測試失敗的次數。測試名稱帶有超級鏈接，使您可以直接訪問希望查看的結果 ( 參見下面圖 5 中的眼圖結果 )。該數據還可通過訪問“結果 (Results)”選項卡獲得.
3裕量分析 除了提供測量結果之外，N6460A MHL 信號源一致性測試軟件還提供了一種報告格式，其中不僅可顯示您的產品在哪些指標上合格或不合格，還可以報告該產品的性能與特殊測試要求的極限值之間的差距。您可以選擇裕量測試報告參數，這意味著您可以指定警報級別，警告您注意某些電氣測試 ( 在這些測試中，您的產品的工作狀態接近 MHL 一致性測試規范針對給定測試要求所定義的正式測試極限值 )。
裕量的計算方式 :
單邊技術指標 :
裕量 = ( 技術指標值 - 實際值 ) / 技術指標值
雙邊技術指標 :
裕量 = 以下值中的最小值 :
( 較高的技術指標值 - 實際值 ) / 技術指標范圍 ;
( 較低的技術指標值 - 實際值 ) / 技術指標范圍
MHL 測試適配器 ( 夾具 )

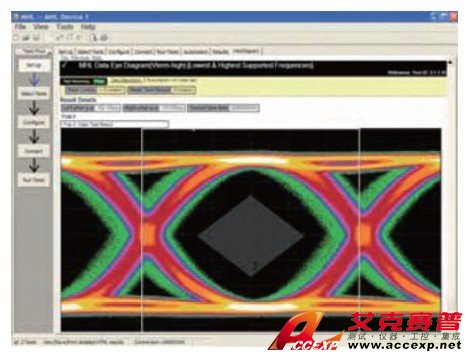

圖 5. 匯總報告細節 : N6460A 軟件的匯總報告提供已經執行的所有測量的全部屏幕快照。在本圖中 , 您可以看到數據眼圖。頂部是清楚的狀態和描述 , 眼圖上是測量數據。

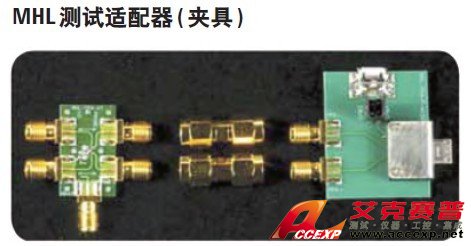

圖 5a. 用于 MHL 源端測試的 MHL 測試適配器 ( 夾具 ) ( 來自 WilderTechnologies 或 Bitifeye 公司 )。
圖 6. MHL 源端一致性測試軟件的結果報告會記錄您的測試 , 顯示合格 / 不合格狀態、測試技術指標范圍以及測量值和裕量。
4 為了使用 N6460A MHL 源端一致性測試軟件進行測量，您需要通過 Wilder Technologies 公司設計的測試點接入 (TPA) 夾具組接入信號。這個夾具組可以連接到被
測件的微型 USB 接口，并執行兩項功能。一個功能是分離 (break out) 低頻信令，使用戶可以任意控制被測件...... 例如通過連接到接收機器件或任何可以傳輸 EDID 信息的器件。另一個功能是分離 (break out) 用于測量驗證的 MHL
高速線路。
測量要求
要結合使用 N6460A MHL 源端一致性測試軟件和Wilder Technologies TPA，您需要至少兩個 10 GHz 或更高頻的 InfiniiMax 探頭放大器 (1168A 或 1169A) 和適當的差分SMA 探頭 (N5380A)。這些探頭用于測量一致性測試規范中規定的差分和單端電氣參數。它們的功能是對傳輸線路進行 50 歐姆負載端接，并將信號拉升到 3.3 V。當測量帶寬要求較為寬松 (1 GHz) 時的共模電氣參數，需要使用E2678A 插座差分探頭。
示波器兼容性
N6460A MHL 電氣性能驗證和一致性測試軟件兼容
安裝 A.3.11 或更高版本操作軟件的 90000A 和 90000X 系列示波器。對于安裝早期軟件版本的示波器，
infiniium_software。用于 MHL 一致性測試的安捷倫示波器
新購示波器推薦示波器帶寬
DSO90804A 8 GHz
其他適用型號
DSO91204A 12 GHz
DSO91304A 13 GHz
DSOX91604A 16 GHz
DSOX92004A 20 GHz
DSOX92504A 25 GHz
DSOX93304A 33 GHz
DSO90000A 系列示波器的帶寬可從 2.5 GHz 升級到 13 GHz。N6460A 軟件將會自動控制示波器的帶寬設置。默認值為 8 GHz。表 1: 推薦用于 MHL 1.2 規范的示波器及其帶寬。
5 可執行的測試N6460A MHL 電氣性能驗證和一致性測試軟件可執行 MHL 一致性測試規范 1.2 版本 1.1 修訂版 3.1.1 節中規定的以下測試。
訂貨信息
如欲訂購 N6460 MHL 電氣性能驗證和一致性軟件以及新型或現有的
Infiniium 90000 系列示波器，請訂購下列產品 :
4.1.1 節對接收機測試的支持 ( 用于校準 MHL 信號發生器和進行調試 )包含 TP1 或 TP2 模板的接收機眼圖2 m/5 m 線纜均衡接收機抖動測量
表 2. N6460A 軟件執行的 MHL 電氣測試
表 3a.MHL 示波器解決方案訂貨信息
型號說明數量
( 參見表 1) 8 GHz 示波器 ( 最小帶寬 )
20 MB 存儲器 ( 標準配置 )
MHL 信號源一致性測試軟件 :
新購 : DSO90000-opt054 或 DSOX-90000opt054
現有 : N6460A
基于服務器的浮動許可證 : N5435A 選件 0501
1168A/1169A 10/12GHz 探頭放大器。推薦購買 1169A。2
N5380A 12 GHz SMA 探頭前端 , 用于差分和單端測量。2
E2678A 差分插座探頭前端1
U3606A 萬用表 / 直流電源可選
6 要對 MHL 器件進行物理連接，以便 N6460A MHL 一致性測試軟件能夠對
其進行測試，請訂購下列產品 :
相關安捷倫文獻
表 3b.MHL 測試適配器解決方案訂貨信息
型號說明供應商數量
MHL-TPA-AGIL-SO MHL 源端測試夾具套件
PN 640-0466-000
Wilder Technologies 1
出版物標題出版物類型出版物編號
Infiniium 90000 Series Oscilloscopes 技術資料5989-7819EN
Infiniium 80000 Series Oscilloscopes and 1160 Series Probes 技術資料5989-4604EN
N5990A Automation Software 技術資料5989-5483EN
HDMI Test Point Adapters (for EDID board) 技術資料5989-5771EN

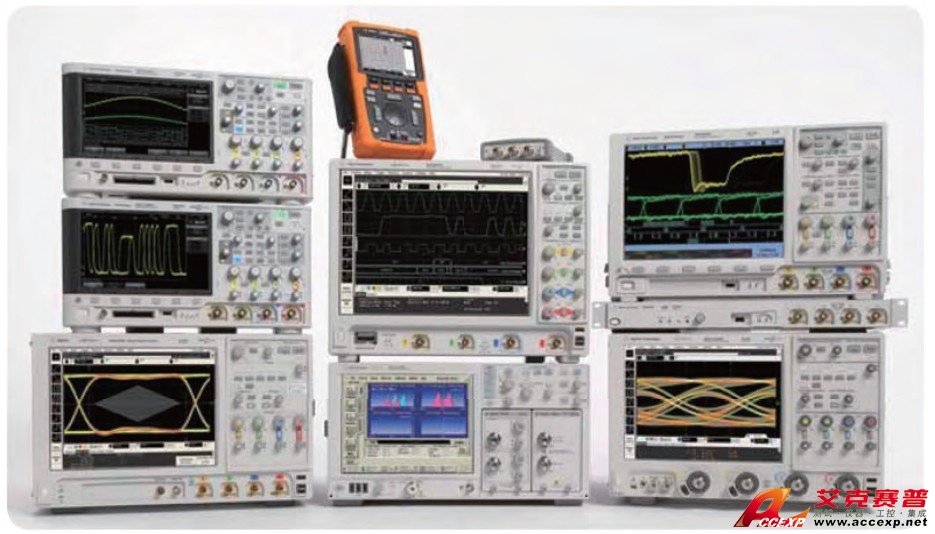

安捷倫示波器
從 20 MHz 到 > 90 GHz 的多種型號 | 業界領先的技術指標 | 功能強大的應用軟件
局域網擴展儀器 (LXI) 將以太網和 Web 網絡的強大優勢引入測試系統中。安捷倫是 LXI 聯盟的創始成員。
根據您的選擇, 即時呈送產品和應用軟件新聞。安捷倫優勢服務旨在確保設備
在整個生命周期內保持最佳狀態，為您的成功奠定基礎。我們不斷投資開發新的工具和流程，努力提高校準和維修效率，降低擁有成本，以便您保持卓越的競爭力。您還可以使用 Infoline 網上服務更有效地管理設備和服務。通過共享測量與服務方面的專業經驗，我們能夠幫助您設計創新產品。
黃金搭檔: 安捷倫的專業測量技術和豐富產品與渠道合作伙伴的便捷供貨渠道完美結合。
AdvancedTCA® Extensions for Instrumentationand Test (AXIe) 是基于 AdvancedTCA 標準的一種開放標準, 將 AdvancedTCA 標準擴展到通用測試和半導體測試領域。安捷倫是 AXIe 聯盟的創始成員。 擴展儀器 (PXI) 模塊化儀器提供堅固耐用、基于 PC 的高性能測量與自動化系統。如欲獲得安捷倫科技的產品、
安捷倫科技(中國)有限公司
地址: 湖南長沙市開福區伍家嶺南建鴻達大廈1111
電話: (0731) 84284378
傳真: (0731) 84284378
郵編: 410001
