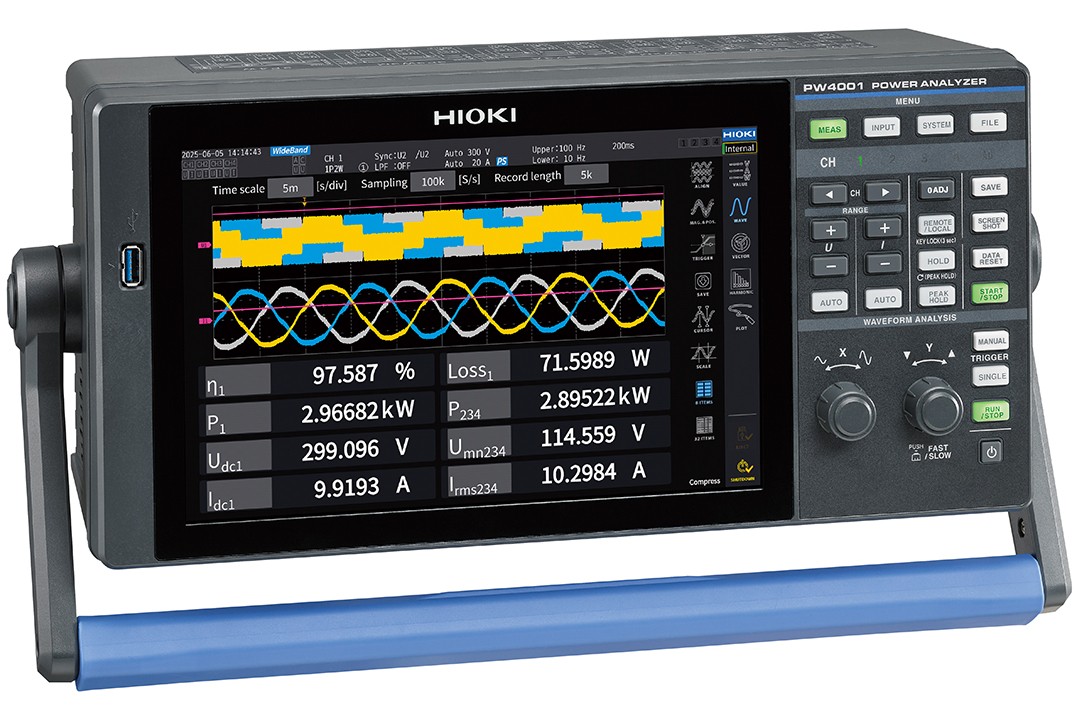

HIOKI日置功率分析儀PW4001 用于電動汽車功率測量的便攜式4ch功率分析儀，基本精度±0.04%
名稱：功率分析儀
品牌：日置
型號：PW4001
簡介：摘要● 基本精度：±0.04%● 可使用溫度范圍: -20°C?50°C● 頻率帶寬: DC, 0.1 Hz?600 kHz● 支持CAN/CAN FD（輸入&輸出）● 自動相位補償功能（僅限HIOKI日置的電流傳感器）規格基本參數精度保證...
申請服務
- 產品介紹
摘要
● 基本精度：±0.04%
● 可使用溫度范圍: -20°C?50°C
● 頻率帶寬: DC, 0.1 Hz?600 kHz
● 支持CAN/CAN FD（輸入&輸出）
● 自動相位補償功能（僅限HIOKI日置的電流傳感器）
規格
基本參數
精度保證期6個月，一年精確度為6個月的1.5倍。
| 測量線路 | 單相2線，單相3線，三相3線，三相4線 |
| 通道數 | 4（4路電壓，4路電流，通道間絕緣隔離） |
| 測量頻率帶寬 | DC，0.1Hz~600KHz |
| 采樣 | 16bit，2.5MHz |
| 數據更新速率 | 1ms，10ms，50ms，200ms |
| 功率測量精度 | DC，50Hz/60Hz：±0.03% reading ±0.01% range/50Hz ：±0.40% reading ±0.01% range |
| 電壓測量范圍 | 6V,15V,30V,60V,150V,300V,600V,1500V |
| 電流測量范圍 | 40 mA?2000 A (視電流傳感器而定) |
| 測量參數 | 電壓 (U)、電流 (I)、有功功率 (P)、視在功率 (S)、無功功率 (Q)、功率因數 (λ)、相位角 (φ)、電壓頻率 (fU)、電流頻率 (fI)、效率 (η)、損耗 (Loss)、電壓紋波系數 (Urf)、電流紋波系數(Irf)、電流累積 (Ih)、功率累積 (WP)、電壓峰值 (Upk)、電流峰值 (Ipk) |
| 諧波測量 | 寬頻帶模式：(最大分析次數500次) |
| 波形記錄 | 記錄容量：任意波形(電流、電壓、電機)最多可達5兆字 |
| 電機分析（選件） | 電壓、轉矩、轉速、頻率、轉差率 |
| 運算功能 | 效率損耗運算、用戶自定義公式、Delta變換、電流傳感器自動相位補償 |
| 外部接口 | U盤、LAN、USB(通訊)、外部控制、BNC同步、CAN或CAN FD |
| 電源 | AC 100 V～240 V, DC 10.5 V～28 V |
| 體積與重量 | 約361 (W) × 176 (H) × 135 (D) mm , 約4.6 kg |
| 附件 | 啟動指南× 1，電源線× 1，USB線× 1，D-sub連接器× 1(適用于PW4001-02、PW4001-05)，DC電源連接器(適用于PW4001-04、PW4001-05) |
高精度與便攜性的完美結合
PW4001是一款高精度、便攜式4ch功率分析儀。它實現了HIOKI日置歷史上最高的直流精度 ±0.04%，測量帶寬覆蓋從直流到600 kHz。通過在全頻帶內維持精度規格，確保了從直流到高頻的可靠測量。
在具備優越便攜性的同時，PW4001也確保了在研發和生產現場所要求的測量精度。它適用于廣泛的應用場景，包括現場測試、實驗室評估和生產線檢驗等。
實驗室級的高精度，同樣也適用于現場
從xEV的油耗及功率損耗測試，到DC - DC轉換器和逆變器的效率評估，再到電機效率分析，PW4001都能勝任。它是一款集卓越可靠性與廣泛適用性于一身的新一代便攜式功率分析儀，可應對各種測量場景。
能應對各種現場測試問題的設計
高精度捕捉瞬態功率變化
以1 ms數據更新速率和600 kHz帶寬評估電機與逆變器效率。
即使是瞬態功率損耗也能準確測量。
● 以毫秒級精度捕捉電機功率波動
● 評估高頻逆變器效率
● 自動捕捉充電與能量再生情況，實現效率的精準測算
大幅縮短電耗測試的設置時長
通過CAN電壓的直接輸入及靈活的車載安裝，實現更快更安全的測試設置。可工作溫度范圍廣，符合WLTP的-7℃測試要求。即使在更低的溫度下也能保證精度進行測量。
● 無懼高低溫測試。可直接安裝于低溫倉
● 在車輛附近完成測試安裝。可通過同步功能擴展通道
● 通過CAN采集電池電壓，安全且簡便
適用于實車路試的便利設計
無需改造車輛即可測量功率。OBD-II輸入及直流電源便于車載使用。
● 工作溫度范圍：-20℃~+50℃，適應嚴苛環境
● 支持直流電源(10.5 V ~ 28 V)，便于車載安裝
● 通過OBD-II CAN總線，實現安全、實時的車輛數據采集
通過波形和數值確保生產質量
通過數值和波形的結合，在儲能系統及功率調節器的量產檢測中實現可靠且可量化的品質檢查。
● 在直流和50Hz/60Hz下以±0.04%的精度驗證效率
● 支持最高DC 1500 V的直接電壓輸入
● 2.5 MHz采樣率，可準確捕捉開關波形
尺寸減半，便捷翻倍
這款采用纖薄設計的鉗式電流傳感器，在狹窄空間的安裝便捷性大幅提升。
它能讓發動機艙內的繁瑣操作變得簡單又高效，大大縮短油耗測試和性能測試的準備時間。
不僅能縮短安裝設置的時間，還能降低因強行安裝導致傳感器損壞的風險。該傳感器滿足WLTP和SAE J1634標準的電流精度要求，可高精度（DC精度0.07%）測量最大達500A的AC/DC電流。
