 ACLT-3860M并網逆變器防孤島試驗檢測儀器

 名稱:電池測試儀

 品牌:

 型號:

 簡介:一、ACLT并網逆變器防孤島保護試驗檢測裝置的突出應用: 1、模擬交流用電設備諧振發生,有效精確檢測并網逆變器防孤島效應保護功能。 2、檢測各種逆變器的工作效率、滿負載運行最大輸出功率及帶載能力。 3、模擬各類復雜工作環境,檢測逆變器在各種...

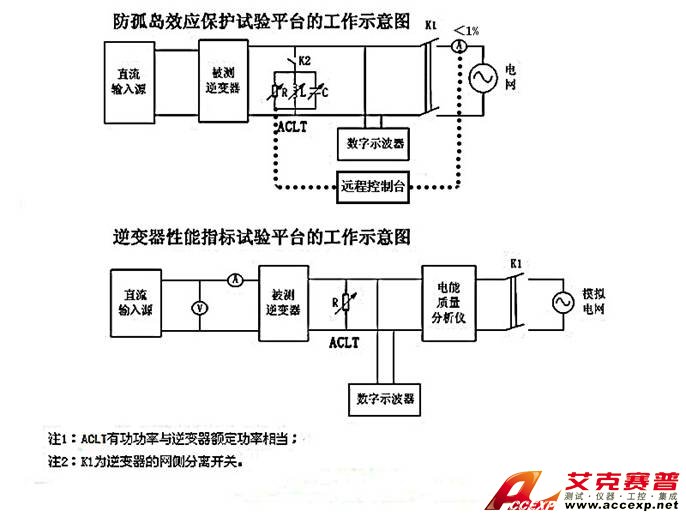

一、ACLT并網逆變器防孤島保護試驗檢測裝置的突出應用:
1、模擬交流用電設備諧振發生,有效精確檢測并網逆變器防孤島效應保護功能。
2、檢測各種逆變器的工作效率、滿負載運行最大輸出功率及帶載能力。
3、模擬各類復雜工作環境,檢測逆變器在各種環境下的綜合工作性能狀況。
4、應用于使用單位對并網逆變器的產品驗收及日常維護檢測,全面科學檢測各種逆變器供電能力,
并精確提供檢測報告。
5、應用于并網逆變器出廠檢驗、型式試驗、生產調試、科研開發、實驗室電氣試驗、權威機構鑒定檢測等領域。
二、ACLT并網逆變器防孤島保護試驗檢測裝置的主要功能:
(1)  ABC三相感性電流及ABC三相容性電流值直接分別獨立顯示于控制面板,諧振點癥狀直接顯示于面板上。
(2)  內置的阻性負載、感性負載及容性負載最小標準功率為0.01K,步進幅度0.01K,負荷功率連續可調,可精確模擬交流諧振發生及滿足逆變器防孤島保護功能檢測需要。
(3)  ABC三相感性電流及ABC三相容性電流值的最大分辨率為1mA。
(4)  內置電感采用磁路式可控式的負載電抗器,滿足220V50Hz工況下0.01KVA功率調節要求,滿足長時間加載測試過程電感阻抗功率不會發生變化。
(5)  內置電容采用UL認證的標準CBB電容器,滿足220V50Hz工況下0.01KVAR功率調節要求,滿足長時間加載測試過程電容阻抗功率不會發生變化。
(6)  內置電容負載每一支路必須增加有防短路專用保護電路模塊,避免電容器元件在測試過程發生短路燒毀主機。
(7)  ABC三相阻性負載、感性負載、容性負載的功率,可以分相獨立控制及調節,滿足三相電壓不平衡條件下精確調節交流諧振點。
(8)  可根據性能參數檢測要求,可以通過操作面板或遠程控制臺設置相應的功率,任意組合、設定放電功率。
(9)  主機采用電子電路控制,具有溫度過熱自動報警保護功能:由于特殊原因出現過熱時,可自動切斷負載。
(10)    采用LCD液晶面板可同時顯示電壓、電流值、功率因數、頻率、有功功率、無功功率等,也可顯示電壓、電流波形。可以將測量數據上傳到PC機上并實現對檢測過程記錄存儲功能。
(11)    新型功耗組件,功率密度高,無紅熱現象,整機由阻性負載、感性負載和容性負載三部分組成。
(12)    功率輸入連續可調。負載采用耗能方式工作,散熱采用強制風冷方式。
(13)    檢測過程的測量數據可以記錄并保存到遠程PC機上(控制室)。
(14)    配備后臺分析軟件,測量數據可以導成WORD和EXCLE格式的檢測報告。
(15)    ABC三相電壓、ABC三相電流具有最大值、最小值自動記錄存儲功能;
(16)    主機具有電壓諧波檢測功能,具有電流諧波檢測功能,能以柱狀圖方式直觀顯示諧波含量。
(17)    滿足三相380V并網逆變器性能檢測需要,同時滿足單相220V小功率并網逆變器測試需要。
(18)    可以在遠程控制并調節RLC功率負荷(控制室操作臺上調節)。
(19)    并網逆變器輸出的三相電壓不平衡時,也能精確調試模擬諧振點發生,精確檢測并網逆變器防孤島效應保護功能。
三、ACLT并網逆變器防孤島保護試驗檢測裝置的技術參數:
(1)  主機由阻性負載、感性負載和容性負載三部分組成。功率因數±0.3~1可調整。
(2)  RLC三部分負載負荷由ABC三相獨立控制開關實現連續可調。
(3)  阻性、感性、容性部分均可自由組合,最小步進幅度10W,滿足精確調試諧振點。
(4)  配備遠程控制臺,控制臺與孤島檢測裝置主機距離為30米。(可選配)
(5)  為防止誤操作導致并網逆變器過載燒機故障,要求遠程控制臺上的功率調節按鍵可關閉鎖定。
(6)  適用環境溫度范圍:-10~+50℃。
(7)  接入負載電壓: 三相AC380V/50Hz(線電壓380V,相電壓220V)。
(8)  接線方式:三相四線制AC380V,或單相AC220V接入均滿足檢測需要。
(9)  電壓精度為±0.5%、電壓分辨率為0.1V。
(10)              頻率測量范圍為40-65Hz。
(11)              電流測量范圍0-500A。
(12)    冷卻方式:風冷。工作電源:交流220V/50Hz或交流380V/50Hz。
(13)    ACLT機箱本身帶有控制面板,并帶有RS232接口,主機和計算機相連接,并通過相關軟件實現主機的測量數據傳到遠程PC機中進行分析處理。
(14)    PC機軟件可顯示本次測試中的最大功率值,峰峰值。
四、以下標準產品滿足北京鑒衡CGC/GF001-2009和IEC62116-2008試驗檢測要求:
ACLT-3860M阻性、感性、容性負載功率分別是210K,滿足200kWp及以下容量并網逆變器的孤島保護功能檢測:
阻性負載:0-209.97 KW連續可調,步進幅度0.01KW;三相阻性電流可分別獨立顯示于控制面板;
感性負載:0-209.97KVA連續可調,步進幅度0.01KVA;三相感性電流可分別獨立顯示于控制面板;
容性負載:0-209.97 kvar連續可調,步進幅度0.01Kvar;三相容性電流可分別獨立顯示于控制面板。

五、ACLT并網逆變器試驗檢測裝置的主要電氣參數
| 型號 | ACLT-3830M | ACLT-3860M | ACLT-38160M | ACLT-38300M | 說明 |
| 阻性負載功率 | 109.97KW | 209.97KW | 529.97KW | 1079.97KW | 分相獨立控制 |
| 感性負載功率 | 109.97KVA | 209.97KVA | 529.97KVA | 1079.97KVA | 分相獨立控制 |
| 容性負載功率 | 109.97KVAR | 209.97KVAR | 529.97KVAR | 1079.97KVAR | 分相獨立控制 |
| 總裝機容量 | 329.91K | 629.91K | 1589.91K | 3239.91K | |
| 分相獨立 控制功能 | 有,RLC三相獨立控制 | 有,RLC三相獨立控制 | 有,RLC三相獨立控制 | 有,RLC三相獨立控制 | 滿足三相電壓不平衡時調試 |
| 遠程功率調節控制功能 | 配備遠程控制臺, 方便功率輸入 | 配備遠程控制臺,方便功率輸入 | 配備遠程控制臺,方便功率輸入 | 配備遠程控制臺,方便功率輸入 | 遠程控制功能 可選配 |
| 按鍵受控功能 | 有,遠程功率按鍵 具有可關閉功能 | 有,遠程功率按鍵 具有可關閉功能 | 有,遠程功率按鍵 具有可關閉功能 | 有,遠程功率按鍵 具有可關閉功能 | 避免過載導致 燒毀逆變器 |
| 步進幅度 | 10W | 10W | 10W | 10W | RLC步進幅度0.01K |
| 電流最大分辨率 | 1mA | 1mA | 1mA | 1mA | 滿足精確調試諧振點 |
| ABC感性電流顯示 | 有、ABC三相感性電流直接獨立精確顯示 | 方便調節諧振點 | |||
| ABC容性電流顯示 | 有、ABC三相容性電流直接獨立精確顯示 | 方便調節諧振點 | |||
| 諧振點調試功能 | 有,每一相交流諧振發生癥狀直接顯示于控制面板上 | ||||
| 逆變器輸出電壓 | 3相380V50Hz或單相220V50Hz | ||||
| 控制方式 | 放電功率連續可調, | ||||
| 儲存裝置 | 測量數據直接導入遠程PC機,軟件具有自動記錄并具有數據保存功能 | ||||
| 顯示方式 | 中文顯示界面,數字式背光LCD | ||||
| 顯示內容 | 顯示三相電壓、電流、頻率、功率、功率因素、電壓電流諧波含量, 每一相的感性電流及容性電流直接顯示于面板,電流最大分辨率1mA,精確調試諧振發生 | ||||
| 檢測項目 | 滿足并網逆變器的防孤島效應保護試驗、逆變效率試驗、功率因數測定試驗、過載保護試驗 | ||||
| 供應電源 | 單相220V/50Hz | ||||
| 電壓量測界面 | 量測范圍:AC 0~550.0V,解析度:0.1V,精確度:±1V | ||||
| 電流量測界面 | 量測范圍:AC 0~500A,解析度:0.1A,精確度:±1% | ||||
| 溫度量測界面 | 量測范圍:0~100℃,解析度:0.1℃,精確度:±1℃ | ||||
| 分析軟件 | 隨機贈送中文分析軟件,記錄存儲測量數據,終身免費升級 | ||||
| 遠程控制臺 | 可選配件,內嵌LCD顯示屏及工控機 | ||||
| 可選重要功能 | 在控制臺可選配模擬電網端ABC三相電流監測功能,訂貨前指定 | ||||
| 備注 | 以上是標準產品,還可以根據用戶現場檢測需要,提供針對性量身定造服務,可定制戶外集裝箱移動式及1000KW并網逆變器檢測裝置,詳細資料備索! | ||||

六、ACLT并網逆變器試驗檢測裝置生產參考的技術標準有:
ACLT并網逆變器試驗檢測裝置的研發生產參考了----
《并網光伏發電專用逆變器技術要求和試驗方法》-2009
GB/T 19939-2005《光伏系統并網技術要求》、
UL 1741:1999《獨立電力系統用逆變器、變換器、控制器》、
AS 4777.2:2005《通過逆變器連接的電源系統的并網第二部分:逆變器要求》、
IEEE 1547:2003《分布式電源與電力系統進行互連的標準》、
IEEE 1547.1:2005《分布式電源與電力系統的接口設備的測試程序》,
IEC62116《光伏并網系統用逆變器防孤島測試方法》
