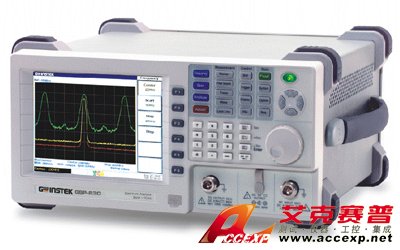

GWINSTEK GSP-830E 頻譜分析儀
名稱：頻譜分析儀
品牌：
型號：
簡介：GWINSTEK GSP-830E 頻譜分析儀低底噪(-105dBm@1GHz, 3k RBW) 自動測量功能 GWINSTEK GSP-830E 頻譜分析儀順序編程測量功能 ACPR, OCBW, Channel Power,...
申請服務
- 產品介紹
GWINSTEK GSP-830E 頻譜分析儀低底噪(-105dBm@1GHz, 3k RBW)
自動測量功能
GWINSTEK GSP-830E 頻譜分析儀順序編程測量功能
ACPR, OCBW, Channel Power, N-dB 和相位抖動測量功能
編輯限制線進行通過/失敗測量
10 組游標(包括△游標和峰值功能)
GWINSTEK GSP-830E 頻譜分析儀分割視窗,允許獨立的設置
USB/RS-232C 接口
直接 VGA 輸出
6.4" TFT 彩色 LCD, 解析度: 640x480
輕巧的體積 , 330(W) x 170(H) x 340(D) mm
6公斤的極輕重量(不包含配件)
選配信號追蹤發生器
GWINSTEK GSP-830E 頻譜分析儀頻率:
頻率范圍 9kHz ~ 3GHz
老化率 ± 10ppm, 0~50°C, 5ppm/年
頻寬范圍 2kHz ~ 3GHz 在 1-2-5 順序步進, 全展頻, 零展頻
相位噪聲 -80dBc/Hz @1GHz 20kHz offset 典型值
掃頻時間范圍 50ms ~ 25.6s
解析度帶寬
GWINSTEK GSP-830E 頻譜分析儀解析度帶寬范圍 3kHz, 30kHz, 300kHz, 4MHz
解析頻寬精確度 20%
視頻頻寬范圍 10Hz ~ 1MHz 1-3 步進
幅度
GWINSTEK GSP-830E 頻譜分析儀測量范圍 -103dBm ~ +20dBm: 1MHz ~ 15MHz, Ref.Level @ -30dBm
-105dBm ~ +20dBm: 15MHz ~ 1GHz, Ref.Level ≧-105dBm
-105dBm ~ +20dBm: 1GHz ~ 3GHz, Ref.Level ≧-105dBm
(Span = 50kHz, RBW = 3kHz)
過載保護 Max. +30dBm, ±25VDC
參考電平范圍 -110dBm ~ +20dBm
精確度 ±1.5dB @100MHz
頻率平坦度 ±1dB
幅度線性度 ±1dB over 70dB
動態范圍
GWINSTEK GSP-830E 頻譜分析儀平均背景噪聲 <-135±1dBm/Hz: 1MHz ~ 15MHz, Ref.Level @ -30dBm
<-137dBm/Hz, typical -152dBm/Hz: 15MHz ~ 1GHz, Ref.Level ≧-110dBm
<-137dBm/Hz, typical -149dBm/Hz: 1GHz ~ 3GHz, Ref.Level ≧-110dBm
三階交調失真 <-70dBc RF Input @-40dBm, Ref.Level @-30dBm
協波失真 <-60dBc RF Input <-40dBm , Ref.Level @-30dBm
非協波偽噪聲 <-93dBm, 1MHz ~ 15MHz, Ref.Level @-30dBm
<-107dBm ~ +20dBm: 15MHz ~ 1GHz, Ref.Level ≧-110dBm
<-104dBm ~ +20dBm: 1GHz ~ 3GHz, Ref.Level ≧-110dBm
(Span = 50kHz, RBW = 3kHz)
總體
GWINSTEK GSP-830E 頻譜分析儀顯示器 640 x 480 高分辨率 TFT 彩色 LCD
分割視窗 動態視窗: 上, 下 或交替 (兩個同時掃描視窗)
游標 10 組峰值游標: 5 組△游標
功能: Delta, To Peak, To Minimum, Peak Track, Peak Table, Peak Sort
軌跡偵測 3 個軌跡功能：峰值, 最大值保持, 凍結, 平均, 軌跡數學運算
功率測量 ACPR, OCBW, 信道功率, N dB 帶寬和相位抖動
自動設定功能 自動偵測并顯示
觸發 條件: 視頻, 模式: 普通, 單次, 連續
順序編程測量 可以不通過遠端控制軟件自動執行測試用戶定義的程序段, 10 組順序程序段設置 和 每個設置可有10 個程序段, 變量延遲 和 等待通過功能使自動測量更容易, 可順序鏈接和嵌套不同的順序設置.
連接器
GWINSTEK GSP-830E 頻譜分析儀射頻輸入
N 型母頭, 50Ω 標準
射頻輸入 VSWR: <2:1, @0dBm 參考電平
直流輸出 (for GAP-801) 類型: SMB 公頭, 最大輸出 +9V/100mA.
接口
RS-232C Sub-D 9 針母頭
USB USB Host/Device 全速
VGA 輸出 前面板: 可插FLASH卡的A型插座
電源
AC 100 ~ 240V, 50/60Hz
附件
操作手冊 x 1
電源線 x 1
USB 線(A型插頭轉小B型插頭) x1
尺寸和重量
330(W) x 170(H) x 340(D) mm
約 6kg
