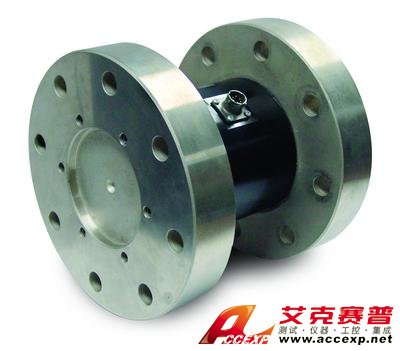

美國PCB 2301-01A反作用扭矩傳感器，2,000 in-lb / 167 ft-lb（226 Nm）額定容量，50％靜態過載保護，4 in（101.6 mm）鋼法蘭
美國PCB 2301-01A反作用扭矩傳感器參數：
測量范圍：2000 lbf-in（226 Nm）
靈敏度：（±15％）2 mV / V（2 mV / V）
安裝：法蘭（5/16英寸螺栓）（法蘭（M8螺栓））
尺寸-直徑：4.00英寸（101.6毫米）
尺寸-長度：7.00英寸（76.2毫米）
扭轉剛度：370 klbf-in /弧度（41.8 kN-m /弧度）
|
性能 |
|
測量范圍（滿量程容量） |
2000磅力 |
226牛頓米 |
[1] |
|
靈敏度（±15％）（額定容量時輸出） |
2毫伏/伏 |
2毫伏/伏 |
[1] |
|
非線性 |
0.1％FS |
0.1％FS |
[2] |
|
磁滯現象 |
0.1％FS |
0.1％FS |
[2] |
|
不可重復性 |
0.02％FS |
0.02％FS |
[2] |
|
共振頻率 |
1000赫茲 |
1000赫茲 |
|
|
最大扭矩 |
3000磅力 |
339 Nm |
|
|
環境因素 |
|
過載極限（軸向推力） |
2000磅力 |
8900 N |
[3] |
|
過載極限（懸空力矩） |
1000磅力 |
113牛頓米 |
[3] |
|
過載極限（剪切） |
1000磅力 |
4448 N |
[3] |
|
溫度范圍（工作） |
-65至+200°F |
-54至+93°C |
|
|
溫度范圍（補償） |
+70至+170°F |
+21至+77°C |
|
|
溫度對輸出的影響（最大） |
±0.002％讀數/°F |
±0.0036％讀數/°C |
[4] |
|
溫度對零平衡的影響（最大） |
±0.002％FS /°F |
±0.0036％FS /°C |
[2] |
|
電的 |
|
橋電阻 |
350歐姆 |
350歐姆 |
|
|
勵磁電壓（推薦） |
10伏直流電 |
10伏直流電 |
[5] |
|
絕緣電阻 |
5哥 |
5哥 |
|
|
零余額 |
≤1％RO |
≤1％RO |
|
|
輸出極性 |
連續+ |
連續+ |
|
|
物理 |
|
尺寸-直徑 |
4.00英寸 |
101.6毫米 |
[6] |
|
尺寸-長度 |
3.00英寸 |
76.2毫米 |
[6] |
|
重量 |
5.00磅 |
2268克 |
|
|
安裝 |
法蘭（5/16英寸螺栓） |
法蘭（M8螺栓） |
|
|
扭轉剛度 |
370 klbf-in /弧度 |
41.8 kN-m /弧度 |
|
|
感應元件 |
應變計 |
應變計 |
|
|
筑屋材料 |
陽極氧化鋁 |
陽極氧化鋁 |
|
|
傳感器材質 |
電鍍鋼 |
電鍍鋼 |
|
|
電連接器 |
PT02E-10-6P |
PT02E-10-6P |
|
|
