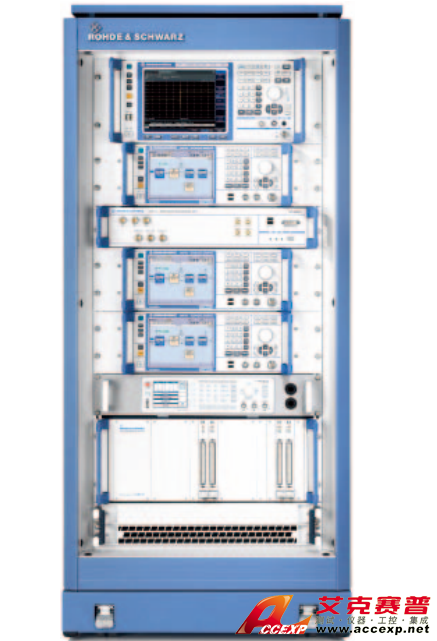

羅德與施瓦茨 R&S TS6600雷達測試發生器
名稱：網絡分析測試儀
品牌：
型號：
簡介：羅德與施瓦茨 RS TS6600測試系統為利用多通道、相位相參信號分析雷達前端提供了高效解決方案，測試系統重新校準時間非常短，從而保證了電平和相位測量的高度準確性，而這正是被測件測試和校準所必需的。校準可在每次系統開機和溫度變化時自動進行。...
申請服務
- 產品介紹
羅德與施瓦茨 R&S TS6600測試系統為利用多通道、相位相參信號分析雷達前端提供了高效解決方案，測試系統重新校準時間非常短，從而保證了電平和相位測量的高度準確性，而這正是被測件測試和校準所必需的。校準可在每次系統開機和溫度變化時自動進行。結合全方位測試程序，使生產和服務測試大為簡化。系統通過圖形化用戶界面或客戶的主測量軟件控制。
能否靈活的生成信號是雷達場景創建和模擬的關鍵要求，羅德與施瓦茨這款測試系統允許使用預定義的、手動創建的信號序列或以前記錄的序列。羅德與施瓦茨 R&S TS6600測試系統可根據特定的應用場合和參數要求進行精確配置。憑借其高度的可擴展性，此系統可通過定制來提供從開發到服務過程中任何所希望的應用領域內所需的功能。
可生成十組相位相干法、同步射頻信號
通過將波形載入測試儀 (I/Q模式)，可以在50 dB動態范圍內高速進行電平和相位變換
連續波和脈沖模式
生成I/Q數據或利用現有的客戶特定波形I/Q數據，帶寬高達120 MHz，并可回放真實的接收場景
分析包括功率測量在內的發射脈沖
EUT 多路復用
通過集成的功率計，可以在不足10秒內對測試系統進行快速、集成化溫度補償
利用功率計和合路器能在不足40分鐘內完成全面系統校準(電平和相位)
配備軟件庫，可輕松集成到主測試軟件內
開發、生產和服務時使用的雷達前端相位相參測試儀
在開發、校準和服務中測試和校準多通道雷達前端時，需要使用相位相參測試信號。它們可能是調制或未調制的脈沖序列，甚至是復雜的、實際中應用的信號類型。對此類信號的主要要求包括電平和相位在寬動態范圍內的準確度、高測量速度和自動測試序列。
以下是艾克賽普為您介紹羅德與施瓦茨 R&S TS6600測試系統的簡要技術參數，如有相關問題，歡迎咨詢。0731-84284278 84284378。
| 頻段 | 1 GHz至6 GHz |
| 信號生成 | |
| 最大射頻通道數量 | 10 |
| 電平范圍 | –135 dBm至–17 dBm |
| 相位 | ±360˚ |
| 快速電平測量模式 | < 1 µs/步 (動態范圍為50 dB時)，相對電平準確度為0.15 dB (I/Q模式) |
| 信號類型 |
連續 pulse (≥ 100 ns，10 ns分辨率) 存儲波形 (高達120 MHz帶寬，更高帶寬可根據要求提供) |
| 信號測量 |
頻譜分析 模擬和數字信號分析 (R&S®CompactTSVP |
| 被測件接口 | 與被測件通信采用可編程數字接口 |
| 與測試系統接口 | 通過標準軟件 (例如 LabVIEW) 提供控制的軟件驅動程序 |
| 溫度范圍 | +10 ˚C至+40 ˚C |
