Tektronix泰克 LPD64數字化儀模數轉換器
名稱：示波器
品牌：
型號：
簡介：Tektronix泰克 LPD64 產品技術資料 用數字說話 輸入通道 4?個 SMA 輸入 每個 SMA 輸入都支持模擬、頻譜(使用 DDC)或同時支持兩者 每條通道的性能 采樣率: 25?GS/s 帶寬: DC ~ 8?GHz (選配)...
- 產品介紹
用數字說話
輸入通道
- 4?個 SMA 輸入
- 每個 SMA 輸入都支持模擬、頻譜(使用 DDC)或同時支持兩者
每條通道的性能
- 采樣率: 25?GS/s
- 帶寬: DC ~ 8?GHz (選配)
- 垂直分辨率: 12?位 ADC
- 實時 2?GHz DDC (選配)
- 記錄長度: 125?M 點 (標配), 250?M 點 (選配)
- 同類最低的噪聲
- 同類最高的 ENOB
- 同類最優秀的通道間隔離度
實時數字下變頻器 (DDC)
- 已獲專利的時域和頻域單獨控制功能
- 高達 2?GHz 捕獲帶寬 (選配)
- IQ 數據傳送到 PC 進行分析 (選配)
- 頻率相對于時間關系圖、相位相對于時間關系圖、幅度相對于時間關系圖 (選配)
杰出的低噪聲、垂直分辨率和精度
- 全新 TEK061 前端 ASICs 實現了低輸入噪聲
- 噪聲 @ 1mV/div: 54.8?uV @ 1?GHz
- 輸入范圍: 10mV ~ 10?V 滿刻度
- DC 增益精度: +/-1.0%, 在所有 >1?mV/div 的增益設置下
-
有效位數(ENOB):
- 8.2?位 @ 1?GHz
- 7.6?位 @ 2.5?GHz
- 7.25?位 @ 4?GHz
- 6.8?位 @ 6?GHz
- 6.5?位 @ 8?GHz
遠程通信和連接
- 以太網 10/100/1000?端口
- USB 3.0?設備端口 (USBTMC)，高達 800?Mb/s
- LXI 1.5?認證 (VXI-11)
- 使用 e*Scope 簡便地實現遠程訪問，只需在瀏覽器中輸入儀器的 IP 地址。
- 屢獲大獎的用戶界面
- 驅動程序: IVI-C, IVI-COM, LabVIEW
- 支持 VISA, MATLAB, Python, C/C++/C#, 套接字
測量分析
- 36?種標準測量
- 抖動測量 (選配)
- DDR 測量 (選配)
- 功率測量 (選配)
操作系統
- 封閉 Linux 嵌入式操作系統 (標配)
安全和解密 (選項 6-SEC)
- 密碼保護所有用戶可接入的端口
- 給模數轉換器上鎖，防止在儀器上存儲用戶數據
- 滿足頂級機密和高安全環境需求
外觀尺寸
- 2U (3.5?英寸/89?mm) 高，開箱即可裝入機架 (標配)
- 17?英寸(432?mm) 寬
- 適合標準 24?- 32?英寸(610?- 813?mm) 機架
- 機架環境中左右通風

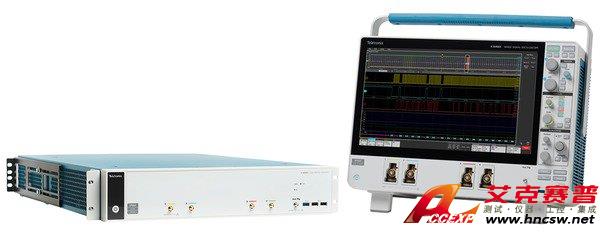

6?系列家族
6?系列緊湊型數字化儀模數轉換器(LPD64)是同類產品中所有通道上性能最高的模數轉換器。這種高速模數轉換器既擁有模數轉換器的功能，又擁有示波器的處理能力，采用的硬件平臺與 6?系列 MSO 類似。
許多研發工程師需要把其代碼、測試工作和平臺性能轉移到制造和自動化環節，對他們來說，從 6?系列 MSO 臺式示波器遷移到緊湊型數字化儀模數轉換器變得異常簡便。這兩種產品支持相同的用戶界面、遠程功能、性能特點和編程后端，以便讓遷移過程變得盡可能簡單便捷。不需重寫測試?yán)毯烷_發測試周期代碼！
如需進一步了解 6?系列臺式 MSO 的功能，包括屢獲大獎的用戶體驗和各種分析軟件選項，請參閱 6?系列 MSO 產品技術資料：www.tek.com/6SeriesMSO。
緊湊型數字化儀
6?系列緊湊型數字化儀模數轉換器在相同的 2U 空間中把泰克TEK049 ASIC 的數量提高了一倍，擴展了 5?系列 MSO 緊湊型數字化儀的性能。現在在所有通道上實現了 25GS/s 采樣率及高達 8GHz 帶寬緊湊型數字化儀用戶現在可以在相同的機架空間中選擇超高通道數或超高性能。
如需進一步了解臺式 5?系列 MSO 緊湊型數字化儀的功能，請參閱產品技術資料：www.tek.com/MSO58LP

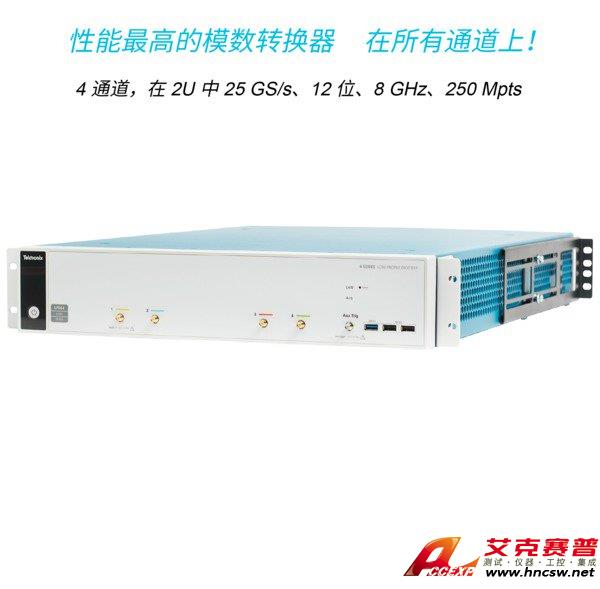

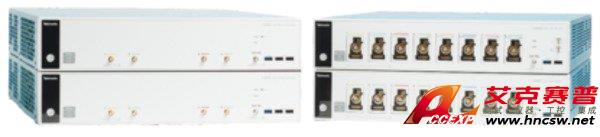

兩臺 6?系列緊湊型數字化儀模數轉換器(左)和兩臺 5?系列 MSO 緊湊型數字化儀示波器(右)
|
快速對比 |
6?系列緊湊型數字化儀模數轉換器 |
5?系列緊湊型 MSO |
|---|---|---|
| 采樣率 | 25?GS/s | 6.25?GS/s |
| 模擬帶寬 | 高達 8?GHz | 1?GHz |
| RF (DDC) 頻寬帶寬 | 2?GHz | 500?MHz |
| ENOB @ 1?GHz | 8.2?位 | 7.6?位 |
| LXI 標準版本 | 1.5? | - |
| 機架外觀尺寸 | 2U | 2U |
物理學機器診斷
物理學一直在物質和能量方面引領世界發展，找到各種全新的令人激動的科學發現。這些試驗要求更高精度、準確度、性能和密度的模數轉換器和示波器來監測目標測試點。6?系列緊湊型數字化儀模數轉換器提供了業界領先的性能、小巧的外觀、泰克倍受信賴的可靠性、簡便的遠程訪問能力、屢獲大獎的用戶界面，滿足了這些要求。
常用物理領域
- 高能 (粒子) 物理
- 核物理
- 原子、分子和光物理
- 凝聚態物質
研究實驗室中要求單次事件或快速重復監測的研究領域；光多普勒測速(PDV)、VISAR、氣槍、光譜學、加速器等試驗。其中許多試驗是診斷試驗，要驗證多普勒位移、相位對準、差頻、轉向?qū)?zhǔn)或幅度。使用可靠的高性能設備完成這些操作對長期成功至關重要。
每條通道上的性能
打開多條模數轉換器通道，然后想知道采樣率、記錄長度或帶寬是多少，是不是覺得很麻煩？6?系列緊湊型數字化儀模數轉換器在每條通道上一直提供業界領先的性能。沒有下降！
主要性能特點：
- 所有通道上 25?GS/s
- 所有通道上 DC ~ 8?GHz
- 所有通道上高達 250?M 樣點
- 所有通道上高達 2?GHz RF DDC 捕獲帶寬
- 所有通道都安放在 2U 機架的模數轉換器中
- 12?位模數轉換器
- 低噪聲同類最佳
- 有效位數同類最佳
- 通道隔離度(串?dāng)_)同類最佳
頻譜視圖

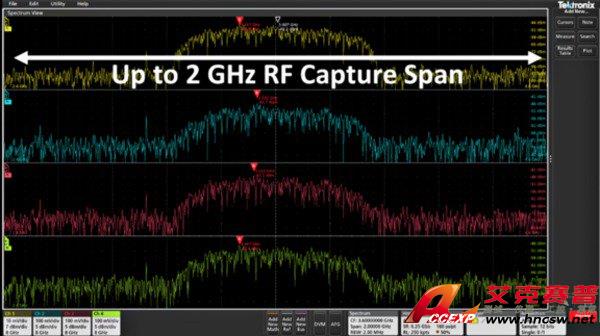

直觀的頻譜分析儀控制功能如中心頻率、頻寬和解析帶寬 (RBW) 獨立于時域控制功能，可以簡便地進行設置，實現頻域分析。頻譜視圖適用于每個模擬輸入，支持多通道混合域分析。
在頻域中查看一個或多個信號，通常可以更簡便地調試問題。示波器和模數轉換器幾十年前就有基于數學的 FFT，以滿足這一需求。然而，F(xiàn)FTs 出名地難用，因?yàn)樗鼈儾捎孟嗤牟杉到y(tǒng)，提供了模擬時域視圖。在為模擬視圖優化采集設置時，頻域視圖并不是您所想要的。在獲得想要的頻域視圖時，您的模擬視圖不是自己想要的。在基于數學的 FFTs 中，幾乎沒有可能同時在兩個域中都獲得優化的視圖。
頻譜視圖改變了這一切。在每個輸入背后，泰克已獲專利的技術為時域提供了一個壓縮器，為頻域提供了一個數字下變頻器。兩條不同的采集路徑可以同時觀察輸入信號的時域視圖和頻域視圖，并為每個域提供獨立的采集設置。其他制造商提供了各種“頻譜分析”套件，雖然聲稱使用簡便，但實際上都有上述局限性。只有頻譜視圖既提供了杰出的易用性，又能夠同時在兩個域中實現優化的視圖。
可以使用所有泰克 5?系列和 6?系列產品上標配的各種編程命令和 API 接口，從 6?系列緊湊型數字化儀簡便地傳送波形和 IQ 數據。

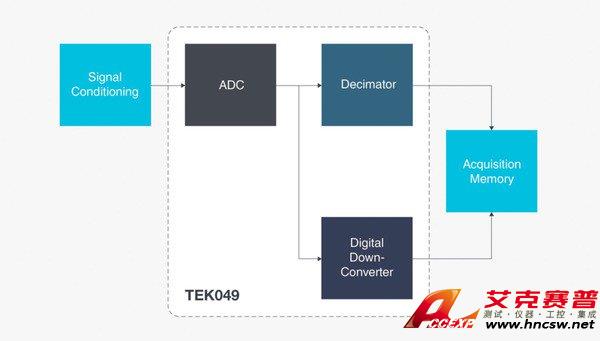

泰克 TEK049 ASIC 擁有一條已獲專利的信號路徑，可以把信號從 ADC 傳送到傳統壓縮器(示波器)和數字下變頻器(DDC - RF)，獨立控制時域和頻域。
性能背后
泰克設計的 TEK049 ASIC 包含 12?位模數轉換器(ADCs)，提供的分辨率比傳統 8?位 ADC 高 16?倍。TEK049 與泰克全新 TEK061 前端放大器配套使用，擁有業界領先的低噪聲，實現了最佳信號保真度，可以以高分辨率捕獲小信號。
全新前端放大器實現了同類最低的噪聲

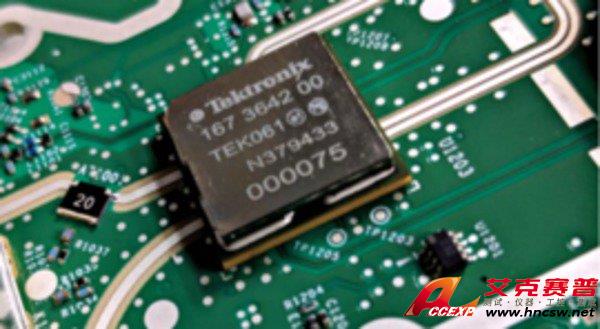

噪聲是能夠在高速小信號上查看精細信號細節的一個關鍵因素。測量系統固有的噪聲越高，能看到的實際信號細節越少。在垂直設置值設為高靈敏度(如 ≤ 10?mV/div)，以查看高速總線拓?fù)渲衅毡榇嬖诘男⌒盘?hào)時，這在模數轉換器上變得更加關鍵。6?系列緊湊型數字化儀擁有全新前端 ASIC —— TEK061，在最高的靈敏度設置下實現了突破性的噪聲性能。

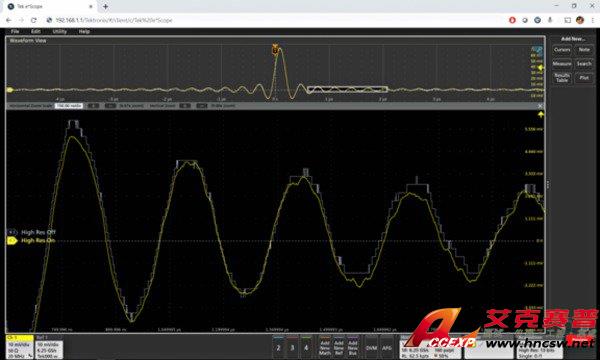

此外，新的 High Res 模式根據選擇的采樣率，應用獨特的基于硬件的有限脈沖響應 (FIR) 濾波器。FIR 濾波器針對該采樣率保持最大帶寬，同時在超過選定采樣率的可用帶寬時，防止假信號，從模數轉換器放大器和 ADC 中消除噪聲。High Res 模式一直提供最低 12?位的垂直分辨率，在 ≤ 625MS/s 采樣率及 200MHz 帶寬時，一直擴展到 16?位垂直分辨率。
輕松實現遠程控制
在測試機架中對 6?系列緊湊型數字化儀模數轉換器進行編程并簡便地進行遠程控制，變得異常簡便。
自動測試設備和多通道系統要求強大的編程功能，通常受到機架空間限制和/或速度限制。6?系列緊湊型數字化儀模數轉換器把 4?條高性能 25?GS/s 通道放到僅 2?個機架單位中，可以隨時安裝到機架里。每個輸入可以作為一條精密模擬通道和/或頻譜通道，擁有多個遠程接口，可以通過 1000Base-T 以太網或 Super Speed USB 3.0?端口傳送到本地 PC 進一步進行分析。由于支持各種編程語言和 GitHub 庫，可以通過多種方式把全新模數轉換器集成到測試機架中。
主要遠程訪問功能包括：
- 2?個機架高（3.5?英寸）且?guī)C(jī)架固定架
- 使用網絡瀏覽器簡便地進行遠程訪問和控制
- LXI 1.5?認證 (VXI-11)
- 以太網和 USB 3.0?(USBTMC) 設備端口，高達 800Mbps 傳送速率
- 程序員手冊，含 1000?多條 VISA 命令
- 編程支持：IVI-C, IVI-COM, MATLAB, LabView, Python, VISA, Sockets 等
- Tektronix GitHub 編程實例 (https://github.com/tektronix/Programmatic-Control-Examples)
在瀏覽器中使用 e*Scope 簡便地進行遠程控制，如 Chrome、Firefox 或 Edge
e*Scope 提供了一種簡便的遠程查看方式，可以使用標準網絡瀏覽器，通過網絡連接控制 5?系列或 6?系列示波器或模數轉換器，其方式與現場操作一模一樣。只需在現代瀏覽器中輸入儀器 IP 地址，就會顯示 LXI 登錄頁面，然后選擇 Instrument Control 進入e*scope。它不需要驅動程序，與瀏覽器自動契合，就像連接儀器屏幕或連接監視器一樣。它速度快，反應快，特別適合一臺或多臺儀器查看數據。

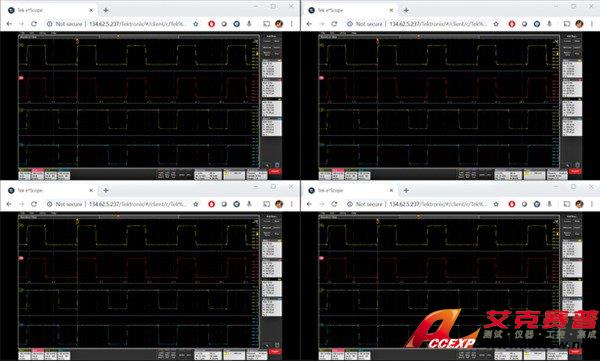

在監視器上平鋪多個瀏覽器標簽進行查看，使用 e*Scope 在多臺儀器中簡便地實現遠程控制
同步
使用手動時延校正和輔助觸發輸入，在 200?ps 內同步多條儀器通道

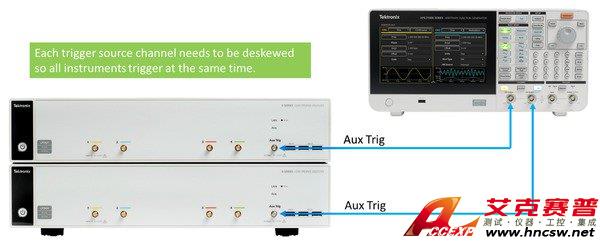

在同步多臺儀器時，非常重要的一點是使儀器通道之間的時延達到最小，以實現數據定時精度。時延一般可以分成兩類：來自到模擬通道的輔助觸發的不確定度的時延，來自觸發抖動的時延。通過校準到輔助輸入的通道時延的影響，我們可以降低儀器通道與抖動之間的定時不準確度。這個過程稱為儀器時延校正。
可以在參考通道上進行時延校正，其同時把一個觸發邊沿(最好在 1Vpp 以上)輸送到多臺儀器的輔助觸發輸入及參考通道中。在一切調節完畢后，儀器到儀器通道可以位于只有幾個樣點的非常緊張的容差范圍內，并位于我們的 200ps 指標范圍內。不管是 16?通道還是 200?通道，所有數據都可以簡便同步和進行分析。
增強安全選項
選配的6-SEC 增強儀器安全功能使用密碼保護控制所有儀器 I/O 端口打開/關閉及儀器固件升級功能。此外，選項6-SEC 提供了最高的安全性，其保證內存中不會存在用戶設置或波形數據，滿足國家工業安全計劃操作手冊 (NISPOM) DoD 5220.22-M 第 8?章要求及 NISPOM 保密系統認證和認可國防安全手冊。這保證了您可以滿懷信心地把儀器帶出保安區域。
任意波形/函數發生器 (AFG)
儀器可以選配集成任意波形/函數發生器，特別適合模擬設計中的傳感器信號，或在信號中增加噪聲執行裕量測試。集成函數發生器提供了高達 50?MHz 的預定義波形，用于正弦波、方波、脈沖波、鋸齒波/三角波、直流、噪聲、抽樣信號（Sinc 函數）、高斯白噪聲、洛倫茲曲線、指數上升/下降、半正弦曲線和心電圖。AFG 可以從內部文件位置或 U 盤中加載最長 128?k 點的波形記錄。
AFG 特性兼容泰克 ArbExpress 基于 PC 的波形創建和編輯軟件，可以快捷方便地生成復雜的波形。
數字電壓表 (DVM) 和觸發頻率計數器
儀器含集成 4?位數字電壓表 (DVM) 和 8?位觸發頻率計數器。任何模擬輸入都可以作為電壓表的來源，使用的探頭與通用示波器相同。觸發頻率計數器提供了觸發事件非常精確的頻率讀數。
數字電壓表和觸發頻率計免費提供，在注冊產品后激活。
