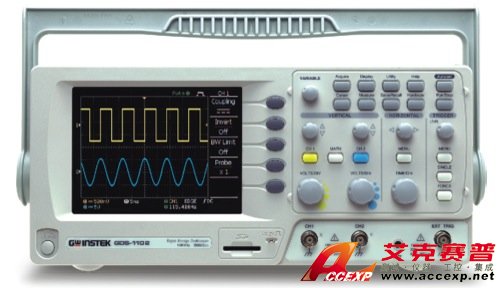

Gwinstek GDS-1102 100MHz數字存儲示波器
名稱：示波器
品牌：
型號：
簡介：Gwinstek GDS-1102 是一款100MHz帶寬的數字存儲示波器,2個輸入通道,250MSa/s 實時采樣率和 25GSa/s 等效采樣率 . Gwinstek GDS-1102 具有4k存儲深度/CH,最快10ns的峰值偵測 ...
申請服務
- 產品介紹
Gwinstek GDS-1102 是一款100MHz帶寬的數字存儲示波器,2個輸入通道,250MSa/s 實時采樣率和 25GSa/s 等效采樣率 . Gwinstek GDS-1102 具有4k存儲深度/CH,最快10ns的峰值偵測15組的面板設定和波形存儲/調出 . Gwinstek GDS-1102 采用5.6" TFT LCD真彩顯示面板. 19 組自動測量 ,時基數: 1ns ~ 10s/div .Gwinstek GDS-1102 自帶USB接口. Gwinstek GDS-1102可以進行加, 減, FFT等數學運算,6位實時計頻器.
| 垂直系統 | |||||
| 通道數 | 2 | ||||
| 帶寬 | DC ~ 100MHz (-3dB) | ||||
| 上升時間 | <約3.5ns | ||||
| 靈敏度 | 2mV/div ~ 5V/div (1-2-5 步進) | ||||
| 精確度 | ±(3% x |讀出數值|+0.1 div + 1mV) | ||||
| 輸入耦合 | AC, DC & 接地 | ||||
| 輸入阻抗 | 1MΩ±2%, ~16pF | ||||
| 極性 | 正向 ，反向 | ||||
| 最大輸入 | 300V (DC+AC peak), CATII | ||||
| 波形信號處理 | + , - , FFT | ||||
| 偏移范圍 | 2mV/div ~ 50mV/div : ±0.4V | ||||
| 100mV/div ~ 500mV/div : ±4V | |||||
| 1V/div ~ 5V/div : ±40V | |||||
| 帶寬限制 | 20MHz (-3dB) | ||||
| 觸發系統 | |||||
| 觸發源 | CH1 , CH2 , 電源, 外部觸發 | ||||
| 觸發模式 | 自動, 普通, 單次, TV, 邊沿, 脈寬 | ||||
| 觸發耦合 | AC , DC , 低頻抑制 , 高頻抑制 , 噪聲抑制 | ||||
| 靈敏度 | DC ~ 25MHz : 約 0.5div 或 5mV; 25MHz ~ 100MHz : 約 1.5div 或 15mV | ||||
| 外部觸發 | |||||
| 范圍 | ±15V | ||||
| 靈敏度 | DC ~ 30MHz : ~ 50mV ; 30M ~ 100MHz : ~100mV | ||||
| 輸入阻抗 | 1MΩ±2% , ~ 16pF | ||||
| 最大輸入 | 300V (DC AC peak) , CATII | ||||
| 水平系統 | |||||
| 掃描范圍 | 1ns/div ~ 10s/div (1-2.5-5 步進); 滾動模式 : 250ms/div ~ 10s/div | ||||
| 顯示模式 | 主時基, 窗口, 窗口放大, 滾動, X-Y | ||||
| 準確度誤差 | ±0.01% | ||||
| 前置觸發 | 最大10 div | ||||
| 后置觸發 | 1000 div | ||||
| X-Y 模式 | |||||
| X-軸輸入 | 通道 1 | ||||
| Y-軸輸入 | 通道 2 | ||||
| 相位移 | ±3° 在 100kHz | ||||
| 信號獲取系統 | |||||
| 實時采樣率 | 最大250MSa/s | ||||
| 等效采樣率 | 最大25GSa/s | ||||
| 垂直分辨率 | 8 位 | ||||
| 記錄長度 | 最大4K 點 | ||||
| 獲取模式 | 采樣, 峰值偵測, 平均 | ||||
| 峰值測量 | 10ns (500ns/div ~ 10s/div) | ||||
| 平均次數 | 2 , 4 , 8 , 16 , 32 , 64 , 128 , 256 | ||||
| 游標及測量系統 | |||||
| 電壓測量 | Vpp , Vamp , V avg , Vrms , Vhi , Vlo , Vmax , Vmin , Rise Preshoot/Overshoot , Fall Preshoot/Overshoot | ||||
| 時間測量 | 頻率, 周期, 上升時間 ,下降時間, 正脈寬，負脈寬, 占空比 | ||||
| 游標測量 | ΔV | ||||
| ΔT | |||||
| 計頻器 | 分辨率: 6 位 | ||||
| 精確度: ±2% | |||||
| 信號源:除視頻觸發模式下，所有可用觸發源 | |||||
| 控制面板功能 | |||||
| 自動設定 | 自動調整垂直系統，水平系統，觸發電平 | ||||
| 存儲 | 高達15組面板設定 | ||||
| 波形存儲 | 15 組波形 | ||||
| 顯示系統 | |||||
| TFT LCD | 5.6 英寸 | ||||
| 顯示分辨率 | 234 x 320 點 | ||||
| 顯示格線 | 8 x 10 格 | ||||
| 顯示亮度 | 可調整 | ||||
| 接口 | |||||
| USB 接口 | USB1.1 & 2.0 全速兼容 (打印機和閃存盤不支持) | ||||
| SD 卡插槽 | 圖像 (BMP), 波形數據 (CSV) 和面板設定 (SET) | ||||
| 電源 | |||||
| 電壓范圍 | AC 100V ~ 240V , 48Hz ~ 63Hz , 自適應 | ||||
| 其他功能 | |||||
| 多國語言菜單 | 有 | ||||
| 在線幫助 | 有 | ||||
| 附件 | |||||
| 用戶手冊 x 1 | |||||
| 電源線 x 1 | |||||
| GTP-100A-2 探棒(10:1/1:1) x 2 | |||||
| 尺寸和重量 | |||||
|
310(W) x 142(H) x 140(D)mm | ||||
| 約 2.5kg | |||||
|
||
|
電源線x 1 選購配件 |
周邊配件
電源線x 1
操作手冊 x 1
GTP-100A-2 (10:1/1:1) 被動式測棒 (每通道一支)
選購配件
GSC-006 便攜式軟性背包
GTL-110 BNC-BNC測試電纜線
GTL-242 USB 2.0 A-B 類型 電纜線
