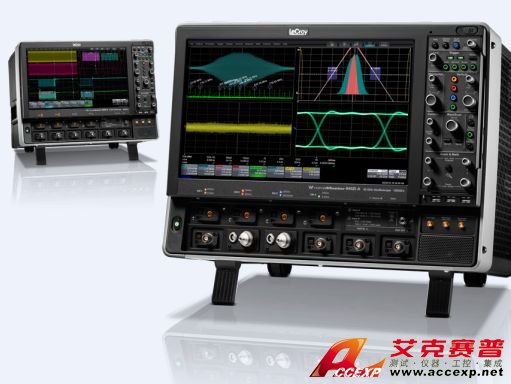

LeCroy SDA 7 Zi-A 串行數據示波器
名稱：示波器
品牌：
型號：
簡介：美國力科 LeCroy SDA 7 Zi-A 串行數據示波器是在WavePro 7 Zi-A系列示波器的基礎上，裝配雙倍的標準存儲器以捕獲眼圖中更多的單位時間。美國力科 LeCroy SDA 7 Zi-A 串行數據示波器還包括一個增強的高速...
申請服務
- 產品介紹
美國力科 LeCroy SDA 7 Zi-A 串行數據示波器是在WavePro 7 Zi-A系列示波器的基礎上，裝配雙倍的標準存儲器以捕獲眼圖中更多的單位時間。美國力科 LeCroy SDA 7 Zi-A 串行數據示波器還包括一個增強的高速串行模式觸發，其速度可達2.7Gb/s，最高80bit模式。無論是調試眼圖失效或其它失效驗證試驗，美國力科 LeCroy SDA 7 Zi-A 串行數據示波器都可提供便捷的工具，以便將問題根源從您的設計中查找出來。
力科 LeCroy SDA 725Zi-A串行數據示波器 (2.5 GHz Bandwidth, 4 Input Channels, 40 GS/s on 2 Ch Max Sample Rate)
力科 LeCroy SDA 735Zi-A串行數據示波器 (3.5 GHz Bandwidth, 4 Input Channels, 40 GS/s on 2 Ch Max Sample Rate)
力科 LeCroy SDA 740Zi-A串行數據示波器 (4 GHz Bandwidth, 4 Input Channels, 40 GS/s on 2 Ch Max Sample Rate)
力科 LeCroy SDA 760Zi-A串行數據示波器 (6 GHz Bandwidth, 4 Input Channels, 40 GS/s on 2 Ch Max Sample Rate)
力科 LeCroy SDA 7 Zi-A 串行數據示波器強大的SDA II分析包
串行數據分析可以釋放出強大的威力，幫助您理解和定性您的設計、驗證規則、判定為什么某個從或主機會在一致性測試中失效。
而您是如何判斷一個從設備一致性失效,對于找出串行數據一致性失效的根本原因來講，力科SDA II串行數據調試軟件是最強大，功能最豐富的解決方案。SDA II 可以給您信心，保證得到正確的功能。
力科 LeCroy SDA 7 Zi-A 串行數據示波器是唯一的可以幫助您確認問題并使您的項目可以按計劃進行的示波器。
力科 LeCroy SDA 7 Zi-A 串行數據示波器Versatile SDA II for Compliance and Debug
For compliance testing, LeCroy’s QualiPHY compliance test suite provides the best available solutions to automate, configure and document standardized tests. However, when a design fails a compliance test, the engineer needs an advanced set of tools to identify and solve those problems. The LeCroy SDA 7 Zi-A includes a debugging toolset that provides insight into eye and jitter analysis. Armed with this insight, engineers can confidently drill down and identify the root cause. The Quick View of the SDA shows the Eye Diagram, TIE Track, Bathtub Curve, Jitter histogram, NQ-Scale and Jitter Spectrum. No other analyzer provides simultaneous interaction and real-time changes in all six measurements. LeCroy’s X-Stream II Architecture provides fast updates and the fastest eye interpretation. The fastest eye building and the maximum unit intervals per second means the shortest time to reach a solution.
力科 LeCroy SDA 7 Zi-A 串行數據示波器A high-speed serial trigger enables triggering on up to 2.7 GB/s serial patterns of up to 80-bits in length, allowing up to two 8b/10b primitives to be triggered on. Jitter calculations are based on statistics. With the most advanced long memory performance to 256 Mpts/Ch and X-Stream II enabled responsiveness, eye and jitter analysis occurs rapidly.
力科 LeCroy SDA 7 Zi-A 串行數據示波器QualiPHY 一致性測試軟件包可以使用應用程序安裝，以便對各種串行數據標準進行一致性測試。快速自動測試操作、指令說明和連接圖簡化了該過程。當“失效時停止”開啟調試的同時即可提供完整的測試報告。
力科 LeCroy SDA 7 Zi-A 串行數據示波器無論是調試眼圖還是其它一致性失效測試，SDA 7 Zi-A系列都提供了相應的工具，可快速地查找到您的設計當中的問題點。更加高級的功能例如8b/10b解碼、模板違反定位、ISI Plot以及平衡都可以很容易地找到。SDA 7 Zi-A還未電纜效應提供了電纜特性和電纜去嵌的自動調整功能，以便在測量中得到信號的真實上升時間和振幅。SDA在數學分析中使用靈活一致的數學運算，這種做法對于理解一致性失效事件中的設計方式極為有效。
力科 LeCroy SDA 7 Zi-A 串行數據示波器SDA II – 分析隔離的高級工具
流程圖用戶界面
SDA 7 Zi-A中的眼圖和抖動分析都是使用簡單的交互式流程圖用戶界面直觀地引導用戶完成眼圖測試和抖動測試的設置，或兩者同時完成。
力科 LeCroy SDA 7 Zi-A 串行數據示波器標配了80位樣本觸發功能。SDA 760Zi 和SDA 740Zi具有高速模式觸發選項(采樣率最高2.7 Gb/s)；SDA 735Zi和SDA 725Zi則配備了采樣率高達1.25 Gb/s的模式觸發選項。兩種模式觸發均在示波器前端提供了一個恢復時鐘和數據輸出。
力科 LeCroy SDA 7 Zi-A 串行數據示波器的 8b / 10b串行解碼選項配合強大的搜索性能，使得在已捕獲的波形中查找用戶定義的符號序列成為可能。同時還可在最多4個捕獲通道上同時進行多國語言解碼。
力科 LeCroy SDA 7 Zi-A 串行數據示波器均衡消除了使用均衡系統所產生的影響。用戶可以像配備了均衡的接收器一樣觀察波形的眼圖。
力科 LeCroy SDA 7 Zi-A 串行數據示波器ISI plot 可顯示數據固有抖動對眼圖的影響，例如在某個數據長度上3到10的比特位對倒數第二位的影響。用Plot測量數據固有抖動不需要重復的位模式。
力科 LeCroy SDA 7 Zi-A 串行數據示波器抖動頻譜plot可以觀察任意周期性抖動
峰值注釋直接顯示頻譜圖上的頻率
力科頻譜plot可以觀察數據相關性抖動，從而對其進行深入理解
力科 LeCroy SDA 7 Zi-A 串行數據示波器抖動的時域圖像顯示了抖動的瞬間事件，只看直方圖時，這些事件可能會經常被忽略掉。
抖動趨勢清晰地顯示出任何非平穩的抖動行為
力科 LeCroy SDA 7 Zi-A 串行數據示波器實測的抖動直方圖清晰地顯示了任何異常抖動的影響，例如雙峰或非高斯尾。通過簡單觀察抖動分解(Rj，Dj)，原始數據圖像顯示了可以丟棄的抖動行為。
這些未被加工的顯示給出了高度可信的抖動分解和浴盆曲線準確度
力科 LeCroy SDA 7 Zi-A 串行數據示波器眼圖顯示相對于位的模板違反
可對高達8百萬個連續的比特位進行眼圖測量，足以保證瞬間抖動和噪聲都可被捕獲到
連續比特的眼圖分析可以對獨立的比特位進行波形測量，即分離一致性模板(違反定位)
最快的UI積累和最低的測量抖動(典型值為1ps rms)
力科 LeCroy SDA 7 Zi-A 串行數據示波器線纜去嵌
昂貴的高性能的線纜也會對測量產生不利影響，并增加設計成本。線纜損耗和低上升時間會導致測量系統上的碼間干擾而非設計中的。線纜去嵌功能抵消了這種不利影響，從而得到更加精準的測量。
力科 LeCroy SDA 7 Zi-A 串行數據示波器SDA II 眼圖高級調試和抖動分析
力科的X-Stream II技術使眼圖的創建速度達到了前所未有的高度。配備了15.3”高分辨率的顯示器和靈活的橫向顯示技術的SDA 7 Zi-A，提供了對眼圖比以往更加細致深入的觀察。新的功能，例如IsoBER，增強了對傳統的非量化的眼圖開窗的洞察力。
另外，正確地區分串行數據信號的隨機抖動和固定抖動是減少全部抖動中重要的部分。例如，正確的確認存在的周期性抖動的頻率是判定抖動源的一個典型的通用方法。SDA 7 Zi-A是唯一的完全將抖動測量?jī)?nèi)置于示波器軟件中的分析儀，將大大提高抖動測量的準確度。
力科 LeCroy SDA 7 Zi-A 串行數據示波器觀察變化的和非變化的眼圖可以分析串行數據波形的去加重。另外，雙眼圖閘門可以在一個分離的信號輸入的基礎上創建兩個分離的眼圖(例如：讀/寫)。
模板違反定位
模板失效可以通過對比出現在任意點上的數據和模板交叉產生的彩色點來確認。用戶可以調用初期失效時某個點的實測存儲的比特流波形。實測比特序列還可以辨認指出任何ISI問題。可以立刻跳至下一個違反點或者其它保存的模式。
IsoBER
對于檢定信號串?dāng)_來說，模板測試不總是最好的辦法，因?yàn)樗鄙賹?duì)于垂直噪聲和抖動的定量分析。力科這種獨特的IsoBER分析工具可以外推眼圖數據并把誤碼率線直接顯示在眼圖上，幫助工程師快速判定眼圖的最小張開度并有助于通過分析垂直眼圖的閉合度來檢定串?dāng)_，而標準眼圖技術是不可能實現這些測量的。
力科 LeCroy SDA 7 Zi-A 串行數據示波器簡化抖動分解
抖動源可被分為固有的和隨機抖動，這是計算總抖動(TJ)時的重要區別。有時串?dāng)_或者其它類型的固有抖動可能偽裝成隨機抖動從而導致錯誤的計算。
力科的內置SDA II抖動分析工具提供了2個分解算法處理這種情況，使用戶對他們的測量結果更有信心。抖動分解同時計算兩種算法，并在測量結果出現背離的時候提示用戶，以確保顯示的抖動值是正確的。
直觀的抖動分解顯示
力科的SDA II提供了直觀的抖動分解的圖表察看，可以迅速地洞察問題的根源。
為了更好地理解固有抖動及其來源，SDA II提供了如下工具：
周期性抖動的頻譜特性，可以鑒別出影響最大的周期性抖動（Pj）的來源。
2ISI Plot隔離出貢獻了最多碼間干擾（ISI）的比特位。
3DDj的直方圖深入洞察數據相關性抖動（DDj）的分布。
設置警告指示符
綠色 / 黃色 /紅色 設置警告指示符提醒用戶這里是否需要注意。例如，如果用戶輸入的信號是一個時鐘，但并未為其選擇時鐘信號類型，此時一個黃色指示符就會顯示，以提醒用戶設置中出現了矛盾的情況。
