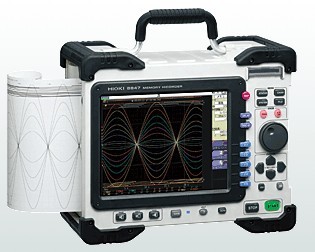

MR8847-02 存儲記錄儀
名稱：其他儀器與工具
品牌：
型號：
簡介：MR8847-02 存儲記錄儀 輸入通道數 [8個模擬單元]:16個模擬通道+16個邏輯通道 (標準） [5個模擬單元＋3個邏輯單元]:10個模擬通道+64個邏輯通道 (標準16通道+邏輯單元有48個通道） *模擬模塊、通道間絕緣，對地間絕...
申請服務
- 產品介紹
MR8847-02 存儲記錄儀
輸入通道數
[8個模擬單元]:16個模擬通道+16個邏輯通道 (標準）
[5個模擬單元＋3個邏輯單元]:10個模擬通道+64個邏輯通道 (標準16通道+邏輯單元有48個通道）
*模擬模塊、通道間絕緣，對地間絕緣
邏輯模塊和整體標準邏輯通道，所有通道共地
測量量程
（20格f.s.）
5mV～20V/格, 12檔量程; 分辨率：量程的1/100（使用8966）
5mV～20V/格, 12檔量程; 分辨率：量程的1/1600（使用8968）
最大輸入電壓
DC 400V（使用8966或8968時）
頻率特性
DC～5MHz（-3dB, 使用8966時）; DC～100kHz（-3dB, 使用8968時）
存儲功能的時間軸
（使用存儲功能時）
5μs ～5分鐘／格, 26檔量程，100點/格分辨率，時間軸3檔放大2×～10×，時間軸13檔壓縮 1/2×～1/20,000×
測量功能
存儲 (高速記錄)
記錄(實時記錄)
X-Y記錄 (X-Y實時記錄）
FFT
其他功能
波形判斷（存儲，X-Y記錄或FFT功能時））
內存容量
MR8847-01:32MW/ch（使用2模擬通道時）～4MW/ch（使用16模擬通道時），共64MW
MR8847-02:128MW/ch（使用2模擬通道時）～16MW/ch（使用16模擬通道時），共256MW
MR8847-03：256MW/ch（使用2模擬通道時）～32MW/ch（使用16模擬通道時），共512MW
保存媒體
CF卡× 1:最大2GB, 硬盤（內存選件, 80GB）
記錄紙
216mm×30m, 卷裝熱敏紙, 記錄速度: 最大50mm/秒
顯示屏
10.4型TFT彩色液晶屏(SVGA,800×600點陣)
接口
[LAN]:100BASE-TX; 功能: DHCP, DNS, FTP, HTTP
[USB]: USB2.0, 插座 A x 1 , 插座 B x 1 (將測試數據輸入PC, 通訊控制)
電源供應
AC 100～240V, 50/60Hz
（不使用打印單元時最大130VA, 使用打印單元時最大220VA）
DC 10 ～ 28V系（9784裝著時）
體積及重量
351mm × 261mm × 140Dmm
7.6kg(僅主機)
附件
電源線× 1, 接地適配器× 1, 輸入線標簽× 1, USB線x 1, 記錄紙(1卷)，卷紙配件 × 2，波形察看軟件（ Wv+通信指令表×1）
