安捷倫 L4490A 2U射頻/微波轉換平臺主要特性與技術指標 •靈活的安裝途徑確保更牢固地安裝開關，從而成為可靠的轉換系統

•包括3D模型，用于幫助布置射頻電纜和文檔
•用于快速設置、故障診斷和維護的圖形網絡界面
•輕松地連接和控制所有最常用的微波開關和衰減器
•使用開關驗證、序列和繼電器計數器進行有效的開關管理
•支持大部分常見編程環境的軟件驅動程序
•LXI標準包括網絡界面和內置以太網連接
描述
Agilent L4490A射頻轉換平臺提供轉換驅動控制，以及安裝所有最常用的開關和衰減器的空間。它標配了集成在機箱中的64個線圈驅動，并可在配有預鉆孔的底板上安裝開關、衰減器和其他信號調節元器件。
配電板可以提供適當?shù)墓β剩€能通過直接連到開關的標準排線來控制信號。開關序列、驗證、繼電器計數和圖形網絡界面等諸多特性，能夠確保快速設置，幫助減少故障診斷和維修時間。
射頻轉換平臺帶有標準機架安裝套件、LAN和GPIB連通性、圖形網絡界面以及適于常用編程環境的軟件驅動程序，因此它可以輕松地集成到測試環境中。

選件與附件
L4490A-004 Add 16 bit Digital IO and 28 bits of relay drive lines  US$ 251
L4490A-AXA Standard rackmount flange kit  US$ 63
L4490A-AXB Standard rackmount kit with handles  US$ 165
Y1150A Distribution Board for 8 (N181x SPDT Switches)  US$ 96
Y1151A Distribution board for 2 (87104x/106x L7x0xx multiport or 87406B) matrix switches  US$ 69
Y1152A Distribution Board for 87204/206x or 87606B Switch and 2 (N181x Switches)  US$ 96
Y1153A Distribution board for 2 (84904/5/6/7/8 or 8494/5/6) step attenuators  US$ 121
Y1154A Distribution board for 2 (87222, L7222C) transfer switches and 6 (N181x SPDT switches)  US$ 69
Y1155A Distribution Board with Screw Terminals for Driving 16 Switch Coils  US$ 79
Y1156A Diagnostics board for L449xA, 34945A and L4445A uW Switch Drivers  US$ 227
Y1171A Mounting bracket and ribbon cable for qty 5 N1810 Series Switches in the L4490A  US$ 250
Y1172A Mounting bracket and ribbon cable for qty 5 Multiport Series Switches in the L4490A/91A  US$ 250
Y1173A Mounting bracket and ribbon cable for qty 6 transfer Switches in the L4490A/91A (3 brackets and 6 cables)  US$ 250
Y1174A Mounting bracket and ribbon cable for qty 5 849xx Series attenuators in the L4490A/91A  US$ 250
Y1175A Mounting bracket for qty 5 8490 Series attenuators or 876x switches in the L4490/91A  US$ 250
保修、校準和維修
R-51B-001-5C Return to Agilent Warranty - 5 years

性能特性
● 靈活和容易的可配置開關安裝系統，
適用于穩定和可靠的信號路由
● 提供3D 模型幫助加速射頻電纜布局
和文檔開發
● 適用于快速設置、查錯和支持的圖形
網絡界面
● 易于連接和控制所有最通用微波開關
和衰減器
● 可擴展至128 個線圈驅動器
● 配有開關驗證、序列和開關吸合次數
計數器的有效開關管理功能
● 適用于最通用編程環境的軟件驅動
程序
● 符合LXI 標準，包括網絡接口和內置
的以太網連通性

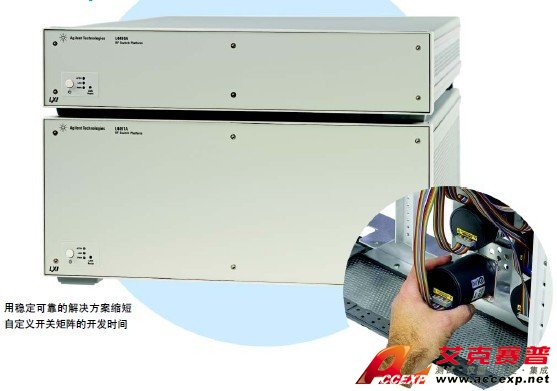

用穩定可靠的解決方案縮短
自定義開關矩陣的開發時間
Agilent L4490A/91A 射頻開關平臺
簡化您定義和建造定制開關矩陣的時間。
工程師常處于降低成本和使產品更快進
入市場的壓力下，L4490A/91A提供的正
確工具容易地定義和建造定制開關矩陣，
減少您的設計時間— 并且毫不影響信
號完整性。此外，穩定的設計使您對系
統可靠性和長壽命充滿信心。
由于有標準上架套件，LAN和GPIB
接口，移至“軟件驅動程序”之前圖形
用戶界面和軟件驅動程序，因此定制
的開關矩陣能容易地集成至您的測試
環境。
對于要為國防/ 航空航天和無線測
試應用測試移動無線電、手機、基站、無
線電元件和其它無線設備的研發和制造工
程師來說，這是一種理想的平臺。此外，
由于所支持的眾多開關能夠達到50GHz
的頻率，因此您的投資也能適應許多新
出現的無線標準，如WiMAXTM，LTE和
UMB。
在您的獨特設計中，用多路開關、
阻塞及非阻塞開關矩陣、或兩者的組合
完成符合您特殊需要的信號調整。
有充裕空間安放開關和其它元件
的兩種平臺
2U 和4U 高度的開關平臺為您提
供滿足獨特需要的靈活性和適應未來項
目的可擴展性。兩種平臺都有已裝入機
箱的標配64 個線圈驅動和用于擴展的
選件。
2U 版平臺使用已預先鉆好孔的底
板，您能用可選的支架套件安裝8 個多
端口開關或器件的組合，見圖1 所示。
4U 版平臺有獨特的開關安裝系統，
通過精心的設計保證所有元件的可靠安
裝，實現讓您放心的高精度和可重復的
射頻連接。
4U 開關安裝系統包括用可選支架
套件垂直安裝開關和衰減器的標配托
板。所有器件的射頻信號都可靠地在上
方連接，從而使您獲得符合特定要求的
緊湊而靈活的解決方案。
開關的安裝托板能夠放置和控制
48個SPDT開關或16個多端口開關，或
是它們和其它器件的組合。注意某些復
雜配置可能要求600mA 以上的靜態電
流。詳細信息見技術指標部分的靜態電
流計算。儀器后面板上的另一托板可用
于安裝其它元件，見圖2。可選的前面
板上有安裝8 個多端口開關的位置。
4U 平臺的后面板還為用戶預留安
裝冷卻用風扇的位置。
平臺設計也便于用戶的制造、自定
義和維修。您能容易地拆下上蓋板、下
蓋板和前后面板。也可按您的特殊需要
自行制作前后面板，您也可訂購能安裝
8 個多端口開關的可選前面板。
前后面板都能按您的獨特需要自行
定義。您可在面板上為要安裝的射頻接
頭、LED和其它信號路由元件鉆孔或沖
孔。見圖3。
電纜和連接器可通過安捷倫公
司，或通過訂貨信息中列出的第三方
供貨商購買。
2
用于安裝RF 開關和
其它元件的已鉆孔底板
開關驅動控制器
在這里放4 塊配線板,
從而能容易地控制開關和衰減器
圖1. L4490A RF 開關平臺
電源和LED狀態指示可定制的雙層前面板
可拆卸后面板用于安裝RF 接頭LAN 和GPIB 控制口
3
耐用的開關/
衰減器安裝位置
電源和LED 狀態指示
可定制的雙層前面板
(或選擇帶有8 個多端口
開關安裝孔的001 選件)
為更靈活地安裝元件，
可拆下前兩組開關
用于RF 連接的自制后面板
圖 2. L4491A RF 開關平臺
LAN和GPIB控制口可用于安裝風扇
圖3. 用戶可配置的L4491A RF 開關平臺
4
用帶狀電纜容易地接到各開關
用戶可配置的4x 4 矩陣
用于安裝其它元件
的后部安裝托板
用戶配置前面板有用于RF 連接器和LED 狀態指示器的沖孔
為進一步節省2D和3D型號開關系
統的安裝時間，以.dxf, .stp, .igs格式提
供開關的支架。因此您能在自己的建模
系統中，快速地完成電纜路由布局和建
立文檔。見圖4。
容易得到的服務能力
這種開關安裝系統能容易地從機箱
底部更換開關，而不影響射頻電纜，見
圖5。
開關驅動和回讀能力
Agilent L4490A/91A為所有通用的
射頻和微波開關及衰減器整合電源和控
制信號。它有標配的64條開關線圈驅動
線— 足以控制 32 個標準SPDT 開關
或8個多端口開關。在使用選件002時，
更可擴展到控制另外64個線圈，并且不
需要外電源。此外，也可通過連接5V、
12V、24V電源控制射頻開關矩陣中的
其它器件。如果您需要更多的控制和監
視線，選件004 另增16 條數字IO 線和
28 條額外的繼電器驅動線。
L4490A/91A在配線板上用標準帶
狀電纜方便地接到各開關。
配線板上還有數字輸入，因此您能
回讀開關的實際狀態，對開關的吸合更
加放心。用數字輸出驅動LED，以顯示
實際開關位置。
支持的元件
Y1150A-Y1155A 配線板直接支持
下面的Agilent 微波開關和衰減器:
● N181x/U9397x 系列SPDT 開關
● 8762/3/4 系列SPDT 開關
● 8765x 同軸開關
● 8766x/8767x/8768x 多端口開關
● 87104x/106x/L710xx/L720xx多端口
開關
● 87406x 系列矩陣開關
● 87204x/206x 系列多端口開關
● 87606x 系列矩陣開關
● 87222x/L7222 傳輸開關
● 849x/8490x 系列衰減器
● 通過螺釘端子連接的其它開關和器件
Y1156A診斷板測試L4490A/91A，
以保證所有控制信號都被遞送到開關。
使用網絡接口提供的開關序列能容易地
完成這項測試。
圖4. 3D 款型
圖5. 容易地維修儀器, 并且不影響射頻電纜
5
圖6. 從網絡界面或程序環境開發/ 執行L4490A/91A 開關序列
圖7. 網絡接口使遠地設置、查錯和維護測試容易
開關管理
您能通過開關序列定義和控制帶有
用戶分配名的復雜信號路徑。這些序列
也可由程序嵌套和調用。您可在非易失
存儲器中定義和保存500個序列，這些
序列在電源掉電時不會丟失。使用序列
和先斷后通特性確保開關以正確的次序
閉合，并避免損壞珍貴的DUT或測試設
備。請參看圖6。
儀器的非易失存儲器中還保存了開
關的吸合次數。因此您能監視開關何時
接近其壽命終止期。
此外，非易失存儲器還能鑒別和保
存電源的上電/掉電狀態，從而在掉電時
保護DUT。
圖形網絡界面
通過JAVA插件，儀器內置的圖形
網絡界面可以通過網頁瀏覽器，如
Internet Explorer 遠程訪問和控制。您
能用該網絡界面，在網絡上的任何地方
設置、查錯和維護您的儀器。見圖7。
● 查看和修改儀器設置
● 配置開關/ 衰減器通道
● 斷開或閉合開關
● 發送，接收和查看SCPI 命令
● 定義和執行開關序列
● 觀看錯誤信息
● 得到有關繼電器吸合次數，固件版本
和其它的狀態報告。
6
此外，由于網絡服務器已內置在儀
器中，因此您能在任何支持網絡瀏覽器
的操作系統上訪問它，而不需要安裝任
何軟件。口令保護和LAN鎖定也提供了
額外的安全性。
LXI 提供的標準以太網連通性
L4490A/91A 隨帶Agilent E2094
Libraries Suite，以便于您容易地配置和
集成至您的系統。
每一臺儀器都有標配的內置GPIB
和以太網連通性。100BaseT Ethernet
接口提供高速連接，使您能從遠地訪問
和控制儀器。您還能通過設置專用網過
濾不要的 LAN流量，從而提高I/O 吞吐
量，或利用遠地能力把您的測試分配到
世界各地。從遠地監視、查錯和調試您
的應用。
適用于絕大多數編程環境的軟件
對標準編程環境的完全支持確保了
兼容性和有效性。L4490A/91A 支持
SCPI 語言，指令與L4445A 及34945A
微波開關驅動器兼容。您可使用已經熟
悉的軟件佩合Direct I/O 方式，或使用
與絕大多數流行開發環境兼容的標準
IVI 及LabView* 軟件驅動程序，包括:
● Agilent VEE Pro
● National Instruments LabVIEW,
LabWindows/CVI, TestStand 和
Switch Manager
● Microsoft C/C++ 和Visual Basic
圖8. Agilent 定制解決方案經過全面測試, 已裝配完成, 并有完整的文檔
* LabVIEW 是National Instruments 的產品
定制解決方案
Agilent 提供完整的矩陣開關設計
方案，從簡單的1x12 扇出，全10x10
非阻塞全通斷矩陣，直至完整的定制開
關和信號調整單元。這些產品均裝配完
成，用Agilent開關或其它特殊元件為您
提供高性能和高可靠性。高質量的半剛
性同軸電纜保證了杰出的信號完整性。
這些系統還能測試每一通路的全部S-
參數，包括完整的文檔和支持。
7
產品技術指標
開關驅動
64 通道, 低邊驅動模式驅動器關電壓 30V
驅動器關泄漏電流500uA
驅動器開電流 600mA
驅動器開電壓 0.5 V, 600mA
64 通道, TTL 驅動模式Hi 輸出電壓3 V, Iout = 2mA
Lo 輸出電壓0.4 V, Iin = 20mA
Lo 輸入電流20mA
位置指示器輸入
通道64
Lo 輸入電壓 0.8V
Hi 輸入電壓 2.5V
輸入電阻> 100 kΩ, Vin ≤ 5V
> 20 kΩ, Vin > 5V
最大輸入電壓30V
開關驅動電源
電壓24V 標稱值
(需要不同電壓的
開關要求外電源)
電流600mA 靜態電流
+ 200mA 開關電流*
靜態電流要求: 大多數鎖存開關都需要用一個小電流保持它的
位置狀態。該電流范圍是1 至2mA 到50mA。
可使用5989-2272EN 配置指南計算所需要的靜態電流。
例如: 12 個87106C 標稱靜態電流: 12 x30 ma = 360mA
加6 個N1810TL 標稱靜態電流: 6 x 1.5 ma = 9ma
總靜態電流: 369mA
外電源連接
電壓范圍4.75V 至30V
電流極限2A
LED 指示器(電流模式驅動)
通道64
電源電壓5 V, 標稱值
LED 驅動電流5mA, 標稱值
(可編程1-20mA)
驅動器負荷電壓0.8V
存儲器
狀態非易失存儲器中用用戶標記
的5 種儀器狀態
8
產品技術指標(續)
一般特性
電源通用100V 至240V±10%
電源工頻頻率50 Hz 至60 Hz ±10%, 自動檢測
功耗125VA
工作環境完全精度, 0°C 至 55°C
完全精度, 80% R.H., 40°C
存儲環境-40°C 至70°C
2U 尺寸(H xWx L) 88.1 x 425.6 x 574.0mm
2U 重量7.7 kg (17 lbs)
4U 尺寸(H xWx L) 177.0 x 425.6 x 574.0mm
4U 重量9.1 kg (20 lbs)
安全要求CSA, UL/IEC/EN 61010-1
EMC 要求IEC/EN 61326-1, CISPR 11
保修期一年
其它電源
+5V 1A
+12V 3A(3A 熔絲)
+24V 0.6A
最大總功率42W
數字IO 選件004
16 條數字IO 線加28 條繼電器驅動線
最大模塊功耗
6W
可用功率
12V 調整率, 空載至滿載10%
5V 調整率, 空載至滿載5%
12V 最大功率6W
5V 最大功率1W
28 個繼電器驅動達100mA 阱電流
GPIO 端口通道1 和通道2 8個作為輸入或輸出的配置位
通道3 3個輸出位
軟件
包括Agilent 連通性軟件Agilent I0 Libraries Suite 15 或更高(E2094N)
最小系統要求
PC 硬件Intel Pentium 100 MHz, 64 Mbyte RAM, 210 Mbyte
硬盤空間, 顯示800x600, 256 色, CD-ROM 驅動器
操作系統1 Windows ® NT/2000/XP/Vista
對編程語言的軟件驅動程序支持
軟件驅動程序IVI-C 和IVI-COM for Windows NT ® /2000/XP/Vista
LabVIEW
與編程工具和環境兼容
Agilent VEE Pro
National Instruments TestStand
Measurement Studio
LabWindows/CVI
LabVIEW
Switch Executive
Microsoft Visual Studio.NET
C/C++
Visual Basic 6
1 Load IO Libraries Version M for Windows NT 支持或version 14.0 for Windows 98 SE 支持
9
表1 訂貨信息
說明評述
L4490A 2U RF 開關平臺包括開關驅動程序和安裝射頻元件的空間。
有標配的LAN 和GPIB 接口。用戶指南在產品CD 中。
選件004 增加16 bit 數字IO 和28 條繼電器驅動線推薦用于DIO 控制
L4491A 4U RF 開關平臺包括開關驅動程序和安裝射頻元件的空間。
有標配的LAN 和GPIB 接口。用戶指南在產品CD 中。
選件001 有已鉆孔的前面板, 可安裝 8 個Agilent 87xxx 用帶有多端口開關安裝孔的前面板代替STD 空前面板
或L7xxx 型多端口開關
選件002 用附加的34945EXT 另增64 條開關驅動線在多于4 塊配線板時需要該選件
選件004 增加16 bit 數字IO 和28 條繼電器驅動線推薦用于DIO 控制
選件005 標準4U 單元, 有用于安裝開關的中心托板推薦用于射頻開關安裝配置
選件006 帶安裝底板的4U 單元(用于安裝開關的已鉆孔底板, 用沒有中心托板和安裝孔的底板代替中心
沒有中心開關托板) 托板安裝選件005
附件配線板—
外部開關控制所需。請參看表2 確定所需的正確配線板
Y1150A 用于8N181x/U9397x SPDT 開關的配線板
Y1151A 用于2 個87104x/106x/L7x0xx 多端口或87406B 開關矩陣的配線板
Y1152A 用于1 個87204x/206x 或87606B 開關和兩個N181x 開關的配線板
Y1153A 用于2 個89404/5/6/7/8 或8494/5/6 步進衰減器的配線板
Y1154A 用于2 個87222/L2722C 傳輸開關和6 個N181x SPDT 開關的配線板
Y1155A 用于驅動16 個開關線圈, 使用通用螺釘端子的配線板
Y1156A 用于驗證開關控制信號的診斷板推薦用于查錯目的
安裝套件: 包括支架，螺釘和相應的帶狀電纜
Y1170A 在L4491A 中用于安裝5 個N181x 或每一區可安裝12 個SPDT 開關(在開關托板上總共
8762/3/4 系列開關的安裝托板和帶狀電纜48 個SPDT 開關)。帶狀電纜只支持N1810 系列開關
Y1171A 在L4490A 中用于安裝5 個N181x 或可安裝8 個SPDT 開關。
8762/3/4 系列開關的安裝托板和帶狀電纜帶狀電纜只支持N1810 系列開關
Y1172A 在L4490A/91A 中用于安裝5 個87xxx 或L4491A每一區可安裝4個多端口/ 矩陣開關(總共16個),
L7xxx 多端口/ 矩陣開關的安裝托板和帶狀電纜L4490A 可達8 個多關口開關。
Y1173A 在L4490A/91A 中用于安裝6 個87222 系列傳輸在用于高度受限的L4490A 中時, 推薦選用呈直角的射頻
開關的安裝托板和帶狀電纜(3 塊托板, 6 條電纜) 電纜, 在L4491A 的每一區中可安裝12 個傳輸開關。
Y1174A 在L4490A/91A 中用于安裝5 個849xx 系列在L4491A 的每一區中可安裝4 個衰減器。
傳輸開關的安裝托板和帶狀電纜
Y1175A 在L4490A/91A 中用于安裝 5 個849x 系列衰減器在L4491A 的每一區中可安裝4 個衰減器,
或876xx 系列開關的安裝托板和帶狀電纜不包括帶狀電纜。
10
表1 訂貨信息(續)
代換的機械零件
L4490-06101 額外的安裝底板/ 頂板, 有用于開關安裝的已鉆安裝孔與在L4490A 和L4491A 選件006 中
使用的托板相同
L4490-80000 額外的L4490A 雙層前面板與L4491A 標準前面板相同
L4490-80001 額外的L4491A 雙層前面板與L4491A 標準前面板相同
L4490-80002 額外的L4491A 雙層前面板, 上有用于安裝Agilent 87xxx 與L4491A 選件001 相同的前面板
或 L7xxx 型多端口開關的安裝孔
L4490-06213 額外的L4491A 填充后前面板, 包括用于60mm風扇的風扇孔與L4491A 標準填充后面板相同
(間距為50mm的安裝孔)
L4490-06120 額外的L4490A/L4491A 小后面板填充面板
上架安裝套件
上架安裝選件的詳情見機箱樣本
L4490A-AXA 或5063-9212 標準鑲條安裝套件, 適用于2U 產品
L4490A-AXB 或5063-9219 標準提手鑲條安裝套件, 適用于2U 產品
L4491A-AXA 或5063-9215 標準鑲條安裝套件, 適用于4U 產品
L4491A-AXB 或5063-9222 標準提手鑲條安裝套件, 適用于4U 產品
電纜和連接器:
圖9. L4490A/91A 射頻開關安裝支架
Y1172A 安裝支架
(包括5 套支架和帶狀電纜)
Y1174A 安裝支架
(包括5 套支架和帶狀電纜)
Y1175A 安裝支架
(包括5 套支架, 沒有帶狀電纜) Y1173A 安裝支架用于安裝轉換開關
(包括3 套支架和6 套帶狀電纜)
Y1170A 安裝支架
(包括5 套支架和帶狀電纜)
多端口帶狀電纜
11
來自Agilent 產品定制部的定制
矩陣
根據規定配置要求進行配置和報
價。switchmatrix。
配置例子
● (6 個) Agilent 87206B SP6T 開關
● (8 個) Agilent N1810UL SPDT 開關
第一步 用表2，根據要求的開關數
量確定需要的配線板數:
● (6 塊)Y1152A 配線板，用以控制
(6 個)87206B 開關
● (1 塊)Y1150A 配線板，用以控制
(8 個)N1810UL 開關
第二步 根據選擇的開關確定開關
安裝套件:
● (2 套)Y1172A 安裝套件，用以安裝
(6) 個 87206B 開關
● (2 套)Y1170A 安裝套件，用以安裝
(8) 個 N1810UL 開關
第三步選擇射頻開關平臺和選件。
由于有14 個開關，因此推薦L4491A。
如果需要4 塊以上的配線板，您就需要
增加選件002。
這里是最終推薦的配置
● (6 個) 87206B DC-20GHz SP6T
開關，帶選件 161
(6 塊)Y1152A 配線板
(2 個)Y1172A 安裝支架加帶狀電纜
● (8 個) N1810UL DC-20GHz SPDT
開關,帶選件124,402,201
(1 塊)Y1150A 配線板
(2 個)Y1170A 安裝支架加帶狀電纜
● L4491A，帶選件002，用于另增的
64 條控制線
見表2為24V DC線圈，位置指示
器和DIP 插座連接器推薦的開關選件。
要了解有關配置詳細情況，請參看
應用指南“Agilent 34945A, L4445A,
L4490A/L4491A 配置指南”，出版物
5989-2272EN。
12
13
表2 附件選擇: 從下面的表格選擇配線板, 安裝支架和開關選件
開關型號說明頻率范圍參考文獻號1 線包電壓位置指示器DC 連接器配線板支架套件3
選件選件選件(開關數/ 板)
N1810UL 無端接鎖存3 端口(SPDT) DC 至2, 4, 5968-9653E 124 402/4032 201(DB9F) Y1150A[8] Y1170A: L4491A
N1810TL 端接鎖存3 端口(SPDT) 20, 26.5GHz Y1152A[2] Y1171A: L4490A
N1811TL 端接鎖存4 端口Y1154A[6]
N1812UL 無端接鎖存5 端口
87104A SP4T 4 端口鎖存, 端接DC-4GHz 5091-3366E 024 包括161 Y1151A[2] Y1172A
87104B SP4T 4 端口鎖存, 端接DC-20GHz (16 針DIP)
87104C SP4T 4 端口鎖存, 端接DC-26.5GHz
87106A SP4T 6 端口鎖存, 端接DC-4GHz
87106B SP4T 6 端口鎖存, 端接DC-20GHz
87106C SP4T 6 端口鎖存, 端接DC-26.5GHz
87406B 6 端口矩陣, 端接DC-20GHz 5965-7841E
87204A SP4T 4 端口鎖存, 端接DC-4GHz 5965-3309E 包括包括161 Y1151A[1] Y1172A
87204B SP4T 4 端口鎖存, 端接DC-20GHz (16 針DIP)
87204C SP4T 4 端口鎖存, 端接DC-26.5GHz
87206A SP4T 6 端口鎖存, 端接DC-4GHz
87206B SP4T 6 端口鎖存, 端接DC-20GHz
87206C SP4T 6 端口鎖存, 端接DC-26.5GHz
87606B 6 端口矩陣, 端接DC-20GHz 5965-7842E
87222C 4 端口傳輸開關DC-26.5GHz 5968-2216E 包括包括161 Y1154A[2] Y1173A
87222D DC-40GHz (16 針DIP)
87222E DC-50GHz
L7104A SP4T 4 端口鎖存, 端接DC-4GHz 5989-6030EN 024 包括161 Y1151A[2] Y1172A
L7104B SP4T 4 端口鎖存, 端接DC-20GHz (16 針DIP)
L7104C SP4T 4 端口鎖存, 端接DC-26.5GHz
L7106A SP6T 6 端口鎖存, 端接DC-4GHz
L7106B SP6T 6 端口鎖存, 端接DC-20GHz
L7106C SP6T 6 端口鎖存, 端接DC-26.5GHz
L7204A SP4T 4 端口鎖存, 無端接DC-4GHz
L7204B SP4T 4 端口鎖存, 無端接DC-20GHz
L7204C SP4T 4 端口鎖存, 無端接DC-26.5GHz
L7206A SP6T 4 端口鎖存, 無端接DC-4GHz
L7206B SP6T 4 端口鎖存, 無端接DC-20GHz
L7206C SP6T 4 端口鎖存, 無端接DC-26.5GHz
1 由Agilent 射頻和微波測試附件網址中的文獻號得到開關和衰減器的產品和技術綜述。選擇“RF & Microwave Test Accessonies”,
搜索文獻號。還能在該網址的“RF & Microwave Test Accessonies”中找到其它信息。如果要在線觀看文獻, 點擊參考文獻鏈接。
2 驅動選件403 增加電流中斷, 允許在34945A/L4445A/L4490A/L4491A 中使用連續驅動模式
3 支架套件適用于L4490A 和L4491A。這些套件包括已裝好的控制電纜和把開關/ 衰減器裝到支架上的結構件, 以及裝至L4490A 和L4491A RF 開關平臺的支架組件。
14
表2 附件選擇: 從下面的表格選擇配線板, 安裝支架和開關選件(續)
開關型號說明頻率范圍參考文獻號1 線包電壓位置指示器DC 連接器配線板支架套件3
選件選件選件(開關數/ 板)
L7222C 4 端口傳輸鎖存, 端接DC-26.5GHz 5989-6084EN 包括包括161 Y1154A[2] Y1173A
(16 針DIP)
8762A 端接鎖存3 端口(SPDT) DC-4GHz 5952-1873E 024 n/a 焊接端Y1155A[8] Y1170A: L4491A
8762B 端接鎖存3 端口(SPDT) DC-18GHz (標準) Y1171A: L4490A
8762C 端接鎖存3 端口(SPDT) DC-26.5GHz
8763A 端接鎖存4 端口(傳輸) DC-4GHz
8763B 端接鎖存4 端口(傳輸) DC-18GHz
8763C 端接鎖存4 端口(傳輸) DC-26.5GHz
8764A 端接鎖存5 端口DC-4GHz
8764B 端接鎖存5 端口DC-18GHz
8764C 端接鎖存5 端口DC-26.5GHz
8762F 75 Ω, 端接DC-4GHz 5964-3704E
8765A 同軸(SPDT), SMA DC-4GHz 5952-2231E 324 n/a 焊接端Y1155A[8] Y1170A: L4491A
8765B 同軸(SPDT), SMA DC-20GHz (帶324) Y1171A: L4490A
8765C 同軸(SPDT), 3.5mm DC-26.5GHz
8765D 同軸(SPDT), 2.45mm DC-40GHz
8765F 同軸(SPDT), 75 Ω, SMB DC-4GHz 5091-2676E
8766K 同軸(SP3T) DC-26.5GHz 5959-7831 024 n/a 060 Y1155A[2] Y1175A
8767K 同軸(SP4T) DC-26.5GHz (12 針Viging) Y1155A[1]
8768K 同軸(SP5T) DC-26.5GHz
8769K 同軸(SP6T) DC-26.5GHz
8767M 同軸(SP4T) DC-50GHz 5988-2477EN 024 n/a 10 針DIP Y1153A[2] Y1175A
8768M 同軸(SP5T) DC-50GHz
8769M 同軸(SP6T) DC-50GHz
U9397A 8GHz 固態開關300 kHz-8GHz 5989-6088EN 包括n/a 焊接端Y1155A[8] Y1170A: L4491A
U9397C 18GHz 固態開關300kHz-18GHz Y1171A: L4490A
1 由Agilent 射頻和微波測試附件網址中的文獻號得到開關和衰減器的產品和技術綜述。選擇“RF & Microwave Test Accessonies”,
搜索文獻號。還能在該網址的“RF & Microwave Test Accessonies”中找到其它信息。如果要在線觀看文獻, 點擊參考文獻鏈接。
2 驅動選件403 增加電流中斷, 允許在34945A/L4445A/L4490A/L4491A 中使用連續驅動模式
3 支架套件適用于L4490A 和L4491A。這些套件包括已裝好的控制電纜和把開關/ 衰減器裝到支架上的結構件, 以及裝至L4490A 和L4491A RF 開關平臺的支架組件。
15
表2 附件選擇: 從下面的表格選擇配線板, 安裝支架和開關選件(續)
開關型號說明頻率范圍參考文獻號1 線包電壓位置指示器DC 連接器配線板支架套件3
選件選件選件(開關數/ 板)
84904K 11 dB 最大, 1dB 步進, 4段DC-26.5GHz 5963-6944 24V(標準) 包括10 針DIP Y1153A[2] Y1174A
84904L DC-40GHz (標準)
84906K 90 dB 最大, 10dB 步進, 4段DC-26.5GHz
84906L DC-40GHz
84907K 70 dB 最大, 10dB 步進, 3 段DC-26.5GHz
84907L DC-40GHz
84904M 11 dB 最大, 1dB 步進, 4段DC-50GHz 5988-2475EN 024 包括10 針DIP Y1153A[2] Y1174A
84905M 60 dB 最大, 10dB 步進, 3 段(標準)
84908M 65 dB 最大, 5dB 步進, 4段
8494G 11 dB 最大, 1dB 步進, 4段DC-4GHz 4 24V(標準) 包括12 針Viging Y1153A[2] Y1175A
8494H DC-18GHz (標準)
8495G 70 dB 最大, 10dB 步進, 3 段DC-4GHz
8495H DC-18GHz
8496G 110dB 最大, 10dB 步進, 4段DC-4GHz
8496H DC-18GHz
8495K 70dB 最大, 10dB 步進, 4段DC-26.5GHz
8497K 90dB 最大, 10dB 步進, 4段DC-26.5GHz
1驅動選件403 增加電流中斷, 允許在34945A/L4445A/L4490A/L4491A 中使用連續驅動模式
2 支架套件適用于L4490A 和L4491A。這些套件包括已裝好的控制電纜和把開關/ 衰減器裝到支架上的結構件, 以及裝至L4490A 和L4491A RF 開關平臺的支架組件。
3 可在“射頻和微波測試附件樣本”的最新版本中找到這些衰減器和其它衰減器的信息。
