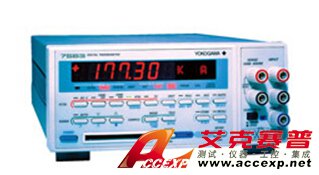

橫河 YOKOGAWA 7563 數字溫度計
名稱：其他儀器與工具
品牌：
型號：
簡介：橫河 YOKOGAWA 7563 數字溫度計有16個溫度傳感器量程，橫河 YOKOGAWA 7563 數字溫度計并具有DC V、Ohm測量功能。Yokogawa原創A/D轉換器(反饋脈沖寬度調制方法)具有出色的抗噪性、穩定性和高速采樣功能。...
申請服務
- 產品介紹
橫河 YOKOGAWA 7563 數字溫度計有16個溫度傳感器量程，橫河 YOKOGAWA 7563 數字溫度計并具有DC V、Ohm測量功能。Yokogawa原創A/D轉換器(反饋脈沖寬度調制方法)具有出色的抗噪性、穩定性和高速采樣功能。此外，橫河 YOKOGAWA 7563 數字溫度計豐富多樣的功能更便于系統使用，涵蓋從測試到研發的多種應用。以下是長沙艾克塞普儀器設備有限公司為您介紹橫河 YOKOGAWA 7563 數字溫度計的詳細參數，如有疑問，請聯系長沙艾克賽普儀器儀表公司www.qthhghg.com，聯系電話：0731-84284278 84284378。
補償精度(±0.2°C) 在前后面板上都提供了輸入端子，可通過開關選擇輸入位置。后面板輸入端子具有等溫結構，提供有一觸式類型的防風罩。
橫河 YOKOGAWA 7563 數字溫度計在參比端補償電路中使用YOKOGAWA原創的晶體管溫度傳感器。結合輸入端子的等溫結構，可實現±0.2°C (±0.4°C)的補償精度。
R0的調節功能：RTD基準電阻值(0°C時)
R0的調節功能擴大了7563的輸入范圍。因為此功能調節范圍為0到2,000ohm，分辨率可待0.001ohm，所以此功能與Pt RTD傳感器3個量程的組合使得客戶能夠使用世界上幾乎所有類型的RTD傳感器。
兩種類型的外部參比端補償(RJC)
具有可調基準溫度功能的外部RJC。
此功能意味著用戶可以使用任何類型的基準溫度，比如H2O (t)、He (v)、O2 (t)、Hg (t)、Ga (m)、Sn (f)、Au (f)等等。可調范圍覆蓋12種熱電偶的所有溫度范圍，分辨率為0.1°C (0.1°C)。
使用Pt100傳感器的遠程RJC(程序模式)。
在此模式中，Pt100傳感器測量外部輸入端子的溫度，7563給連接到外部輸入端子的熱點偶補償參比端溫度。
IC存儲卡
IC存儲卡增強了產品適用性。可以將8,000個測量數據保存在緩沖存儲器中。您還可以保存面板設置條件，并在開機時自動讀取它們(自動加載)。此外，還可為測量參數編寫20步程序，并存儲在IC存儲卡中。
GP-IB或RS-232-C通信接口(標準)
7563包含雙向通信功能，支持系統使用。不僅是測量數據的輸出，還有通過面板按鍵操作執行的所有功能(只開啟/關閉電源的操作除外)，都可通過一組強有力的命令從主計算機上進行控制。
豐富的數學功能
除了通過移動平均法功能和偏移補償(NULL)執行的噪聲消除操作，還可使用縮放功能和比較器功能。(示例)當在基準溫度(Ts)校準TC時，使用縮放功能可輕松完成對測量值(Tx)的修正。(圖5)縮放功能：(X-A)/B，前提條件是A = 0，B = Tx/Ts
軟件校準
通過簡單的面板按鍵操作或通過通信接口，可執行DC V和W的校準。只需提供DC V和W量程的基準輸入，即可自動計算溫度測量量程的校準值。
測量范圍
自動量程模式
當顯示數據增加到超過20,000/200,000時，量程自動改變(增加)，但是當顯示數據減少到低于1,800/18,000時，量程自動改變(減少)。
手動量程模式
如果測量范圍超過上限設定點，將顯示“-oL- (超載)”。
采樣功能
自動模式(AUTO)
按預設的積分時間和測量周期采集數據。
單次模式(SINGLE)
每次生成觸發信號時，在預設的積分時間采集一次數據。
觸發功能
以下三種方式可用于生成觸發信號。
按下前面板上的TRIG按鍵。
向I/O信號接口(針腳1)輸入接觸信號或TTL邏輯信號。
通過GP-IB或RS-232-C發送“E”或GET命令。在STORE模式，觸發功能按照測量模式執行三種類型的操作，如下所示：
在AUTO模式中，在生成觸發信號之前寫入數據(NS-1數據除外)，當存儲器已滿時，STORE模式自動關閉。寫入的數據量由內部存儲器或IC卡存儲器容量決定。(提前觸發功能)
在SINGLE模式，每次生成觸發信號時保存采樣數據。如果保存預設的NS數據，STORE模式將自動關閉。(預設計數器功能)
在N RDGS模式，每次生成觸發信號時保存每個NS數據。N-Reading模式(N RDGS) 按積分時間和測量周期設置的周期采集數據。
在生成下一個觸發信號之前，STORE模式處于暫停狀態。如果存儲器空間已滿，STORE模式將自動關閉。在RECALL模式中，每當按測量模式生成觸發信號時調用數據。在AUTO模式中，按在調用時設置的測量周期自動調用數據。
時間延遲功能
精密的數字溫度計提供各種運算功能和軟件校準功能。橫河 YOKOGAWA 7563 數字溫度計還具有以下功能：
溫度測量：精度：TC...0.006%，RTD...0.01% 分辨率：TC...0.1°C (0.1°F)，RTD...0.01°C (0.01°F)
DC電壓測量：精度：0.0045% (2000mV量程) 分辨率：100nV (200mV量程)
電阻測量：精度：0.006% (2000ohm量程) 分辨率：100µohm (200ohm量程)
采樣速率：最大100次/秒(4-1/2位)
高精度、高分辨率和高速采樣功能：
 |
溫度測量(RTD)的最高分辨率可達0.01°C (0.01°F)。在DC V和電阻測量中，可獲得100nV和100μohm分辨率，并具有很高的穩定性。(參見以下內容) 此外，高達10ms的高速采樣速率可用于生物氣象學/醫療電子器件的研究開發，這種環境需要快速且精確的溫度測量。 |

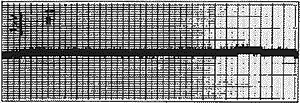

| 漂移數據(DC V零點) |
3種測量功能：溫度、DC V和電阻：
4種類型RTD(2線/3線/4線)和12種TC，可在廣泛應用中使用。此外，還可在單個儀器中使用DC V和電阻(2線/4線)測量功能。
TC：12種類型(R、S、B、K、E、J、T、L、U、N、W和KPvsAu7Fe) RTD：4種類型(Pt100、JPt100、Pt1000和J263*B)
高精度參比端補償：
 |

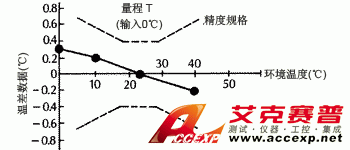

| 溫度特性 |
橫河 YOKOGAWA 7563 數字溫度計在參比端補償電路中使用YOKOGAWA原創的晶體管溫度傳感器。結合輸入端子的等溫結構，可實現±0.2°C (±0.4°C)的補償精度。
R0的調節功能：RTD基準電阻值(0°C時)
R0的調節功能擴大了7563的輸入范圍。因為此功能調節范圍為0到2,000ohm，分辨率可待0.001ohm，所以此功能與Pt RTD傳感器3個量程的組合使得客戶能夠使用世界上幾乎所有類型的RTD傳感器。
兩種類型的外部參比端補償(RJC)
具有可調基準溫度功能的外部RJC。
此功能意味著用戶可以使用任何類型的基準溫度，比如H2O (t)、He (v)、O2 (t)、Hg (t)、Ga (m)、Sn (f)、Au (f)等等。可調范圍覆蓋12種熱電偶的所有溫度范圍，分辨率為0.1°C (0.1°C)。
使用Pt100傳感器的遠程RJC(程序模式)。
在此模式中，Pt100傳感器測量外部輸入端子的溫度，7563給連接到外部輸入端子的熱點偶補償參比端溫度。
IC存儲卡
IC存儲卡增強了產品適用性。可以將8,000個測量數據保存在緩沖存儲器中。您還可以保存面板設置條件，并在開機時自動讀取它們(自動加載)。此外，還可為測量參數編寫20步程序，并存儲在IC存儲卡中。
GP-IB或RS-232-C通信接口(標準)
7563包含雙向通信功能，支持系統使用。不僅是測量數據的輸出，還有通過面板按鍵操作執行的所有功能(只開啟/關閉電源的操作除外)，都可通過一組強有力的命令從主計算機上進行控制。
豐富的數學功能
 |

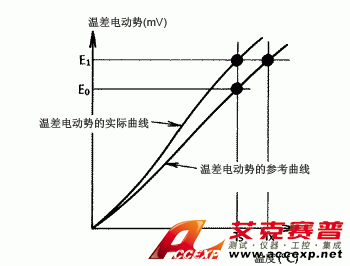

| 通過縮放功能執行的溫度修正 |
軟件校準
通過簡單的面板按鍵操作或通過通信接口，可執行DC V和W的校準。只需提供DC V和W量程的基準輸入，即可自動計算溫度測量量程的校準值。
測量范圍
自動量程模式
當顯示數據增加到超過20,000/200,000時，量程自動改變(增加)，但是當顯示數據減少到低于1,800/18,000時，量程自動改變(減少)。
手動量程模式
如果測量范圍超過上限設定點，將顯示“-oL- (超載)”。
采樣功能
自動模式(AUTO)
按預設的積分時間和測量周期采集數據。
單次模式(SINGLE)
每次生成觸發信號時，在預設的積分時間采集一次數據。
觸發功能
以下三種方式可用于生成觸發信號。
按下前面板上的TRIG按鍵。
向I/O信號接口(針腳1)輸入接觸信號或TTL邏輯信號。
通過GP-IB或RS-232-C發送“E”或GET命令。在STORE模式，觸發功能按照測量模式執行三種類型的操作，如下所示：
在AUTO模式中，在生成觸發信號之前寫入數據(NS-1數據除外)，當存儲器已滿時，STORE模式自動關閉。寫入的數據量由內部存儲器或IC卡存儲器容量決定。(提前觸發功能)
在SINGLE模式，每次生成觸發信號時保存采樣數據。如果保存預設的NS數據，STORE模式將自動關閉。(預設計數器功能)
在N RDGS模式，每次生成觸發信號時保存每個NS數據。N-Reading模式(N RDGS) 按積分時間和測量周期設置的周期采集數據。
在生成下一個觸發信號之前，STORE模式處于暫停狀態。如果存儲器空間已滿，STORE模式將自動關閉。在RECALL模式中，每當按測量模式生成觸發信號時調用數據。在AUTO模式中，按在調用時設置的測量周期自動調用數據。
時間延遲功能
 |
觸發信號生成和采樣之間的時間間隔可設置為0到60分鐘。當信號源有停滯時間或測量電路顯示一階滯后響應時，這樣做會獲得精確測量。 |
| 平均功能(AVG) |
時間延遲
Y = X - X0
Y = X - X0
其中：
X0?：初始設置值(NULL值)
Y ：計算值
X ：測量值
將初始設置值(正在顯示的數據)重設為零，作為NULL值。之后，一個值減去NULL值后顯示為測量值。此消零功能用于消除導線電阻或取消初始值。
消零功能
AVG功能用于求測量數據的平均值。高速采樣時，當必須從測量值中消除噪聲成分或異常測量數據時，可使用此功能。計算表達式如下：
AVG功能用于求測量數據的平均值。高速采樣時，當必須從測量值中消除噪聲成分或異常測量數據時，可使用此功能。計算表達式如下：
Y = (XAT?+ XAT-1 + .... + X1) / AT 其中
AT ：2~100 (要進行平均運算的數據的個數)
X ：測量值
Y ：計算值
縮放功能
縮放功能不僅僅是用預設的倍數因子指示一個倍數，還用于確定預設基準值的偏差。
比較器功能
如果測量值在限制范圍內，比較器功能將測量值(或Null或平均值)和基準值進行比較，確定誰大誰小。
存儲功能
將測量數據保存在內置存儲器或IC卡存儲器中。如果安裝了IC存儲卡，則測量數據存儲在IC存儲卡中。
STORE功能有三種操作，具體由測量模式決定，如下所示：
在AUTO模式：
在AUTO模式中，按下STORE鍵將數據保存在存儲器中。如果存儲器溢出，則自動清除最舊的數據，替換為最新數據。如果STORE模式關閉，則不再保存數據。在AUTO模式中，如果生成觸發信號，可以將數據寫入存儲器，但將NS 1數據保留為生成觸發信號之前的樣子。
在SINGLE模式：
在SINGLE模式中，每次生成觸發信號時，保存一次每個采樣周期中測量的數據。如果保存預設的NS數據，STORE模式將自動關閉。
在N RDGS模式：
每次生成觸發信號時保存NS數據。在生成下一個觸發信號之前，STORE模式處于暫停狀態。如果存儲器溢出，STORE模式將自動關閉。
調用功能
從存儲器中調用存儲的數據。調用功能如下：
在AUTO模式：
按預設測量周期輸出數據。輸出最后數據后，調用模式自動關閉。
在SINGLE模式：
每次生成觸發信號時調用數據。輸出最后數據后，調用模式自動關閉。
在N RDGS模式
每當生成觸發信號時，按預設測量周期輸出NS數據。然后，暫停此模式。如果再次按下觸發鍵，則啟動數據調用。如果輸出了最后數據，調用模式自動關閉。
IC存儲卡
橫河 YOKOGAWA 7563 數字溫度計是第一個配有IC存儲卡(選件)的數字溫度計。
使用IC存儲卡，您可以：
保存多至8,000個測量數據。
保存功能、量程以及數學功能的開啟/關閉狀態、采樣速度等等。
保存使用前面板按鍵生成的設置程序和測量數據
開機自動加載
由于上述存儲卡功能，7563的應用更加廣泛。存儲卡的數據格式與YOKOGAWA LR系列記錄儀兼容，因此可將測量數據以模擬量形式記錄在條形記錄紙上。
自動加載
通過IC存儲卡，可以不使用面板按鍵來設置測量參數和條件。如果插入包含設置數據的IC存儲卡，然后開啟電源，將自動讀取存儲卡內容，并設置編程功能。
對于在相同條件下的重復測量而言非常有用，并且在生產線中也是一個強大的支持工具。
編程功能
如果安裝了IC存儲卡，可通過前面板按鍵操作或通過通信接口編寫多至20步程序。
所需的功能、量程和數學功能可設置為開啟或關閉，與掃描設備一起使用時可執行多通道測量。
自動調零功能
使用AZ鍵可打開或關閉AUTO ZERO(自動調零)功能。AUTO ZERO (AZ)對每次執行采樣時在內部電路中生成的零點漂移進行補償。在高速采樣模式中，通過消除AUTO ZERO功能來縮短測量時間。
校準功能
可通過前面板按鍵操作或通過通信接口校準萬用表。無需打開外殼且無需任何特殊校準技能即可校準萬用表。
模擬輸出(選件)
此可選功能指定屏幕上的任意3-1/2或3位數字數據，并將其轉換為模擬數據，量程為00mV或V。
此功能對于長時間溫度測量和測量變化比較小的情況是理想的選擇。
多達50點的多點測量
通過使用可編程掃描儀750101，可實現多達50點的多點測量。
AT ：2~100 (要進行平均運算的數據的個數)
X ：測量值
Y ：計算值
縮放功能
縮放功能不僅僅是用預設的倍數因子指示一個倍數，還用于確定預設基準值的偏差。
比較器功能
如果測量值在限制范圍內，比較器功能將測量值(或Null或平均值)和基準值進行比較，確定誰大誰小。
存儲功能
將測量數據保存在內置存儲器或IC卡存儲器中。如果安裝了IC存儲卡，則測量數據存儲在IC存儲卡中。
STORE功能有三種操作，具體由測量模式決定，如下所示：
在AUTO模式：
在AUTO模式中，按下STORE鍵將數據保存在存儲器中。如果存儲器溢出，則自動清除最舊的數據，替換為最新數據。如果STORE模式關閉，則不再保存數據。在AUTO模式中，如果生成觸發信號，可以將數據寫入存儲器，但將NS 1數據保留為生成觸發信號之前的樣子。
在SINGLE模式：
在SINGLE模式中，每次生成觸發信號時，保存一次每個采樣周期中測量的數據。如果保存預設的NS數據，STORE模式將自動關閉。
在N RDGS模式：
每次生成觸發信號時保存NS數據。在生成下一個觸發信號之前，STORE模式處于暫停狀態。如果存儲器溢出，STORE模式將自動關閉。
調用功能
從存儲器中調用存儲的數據。調用功能如下：
在AUTO模式：
按預設測量周期輸出數據。輸出最后數據后，調用模式自動關閉。
在SINGLE模式：
每次生成觸發信號時調用數據。輸出最后數據后，調用模式自動關閉。
在N RDGS模式
每當生成觸發信號時，按預設測量周期輸出NS數據。然后，暫停此模式。如果再次按下觸發鍵，則啟動數據調用。如果輸出了最后數據，調用模式自動關閉。
IC存儲卡
橫河 YOKOGAWA 7563 數字溫度計是第一個配有IC存儲卡(選件)的數字溫度計。
使用IC存儲卡，您可以：
保存多至8,000個測量數據。
保存功能、量程以及數學功能的開啟/關閉狀態、采樣速度等等。
保存使用前面板按鍵生成的設置程序和測量數據
開機自動加載
由于上述存儲卡功能，7563的應用更加廣泛。存儲卡的數據格式與YOKOGAWA LR系列記錄儀兼容，因此可將測量數據以模擬量形式記錄在條形記錄紙上。
自動加載
通過IC存儲卡，可以不使用面板按鍵來設置測量參數和條件。如果插入包含設置數據的IC存儲卡，然后開啟電源，將自動讀取存儲卡內容，并設置編程功能。
對于在相同條件下的重復測量而言非常有用，并且在生產線中也是一個強大的支持工具。
編程功能
如果安裝了IC存儲卡，可通過前面板按鍵操作或通過通信接口編寫多至20步程序。
所需的功能、量程和數學功能可設置為開啟或關閉，與掃描設備一起使用時可執行多通道測量。
自動調零功能
使用AZ鍵可打開或關閉AUTO ZERO(自動調零)功能。AUTO ZERO (AZ)對每次執行采樣時在內部電路中生成的零點漂移進行補償。在高速采樣模式中，通過消除AUTO ZERO功能來縮短測量時間。
校準功能
可通過前面板按鍵操作或通過通信接口校準萬用表。無需打開外殼且無需任何特殊校準技能即可校準萬用表。
模擬輸出(選件)
此可選功能指定屏幕上的任意3-1/2或3位數字數據，并將其轉換為模擬數據，量程為00mV或V。
此功能對于長時間溫度測量和測量變化比較小的情況是理想的選擇。
多達50點的多點測量
通過使用可編程掃描儀750101，可實現多達50點的多點測量。
