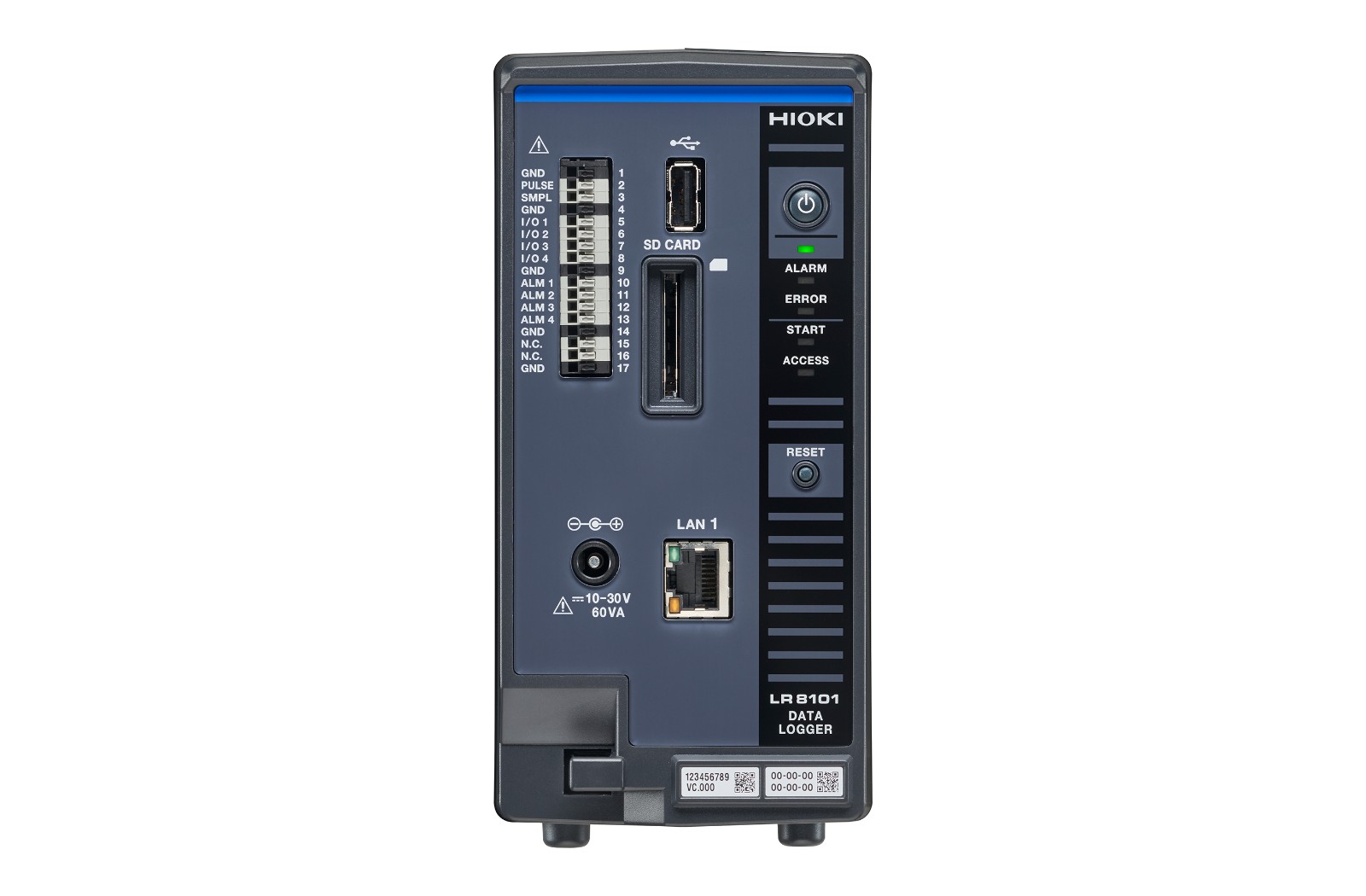

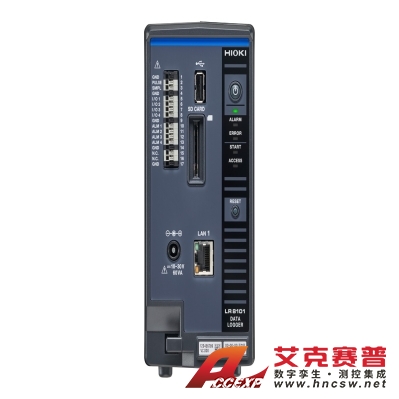

日置HIOKI LR8101 數據采集儀
名稱：數據采集記錄儀
品牌：日置HIOKI
型號：LR8101
簡介：日置HIOKI LR8101 數據采集儀適用于系統集成，可擴展模塊的數據采集儀根據測量系統靈活擴展測量模塊● 一臺數據采集儀（主機）最多可連接 10 個測量模塊● 通過LR8102主機之間的同步采樣，支持通道擴展和實時高速數據傳輸非常適合測...
申請服務
- 產品介紹
日置HIOKI LR8101 數據采集儀適用于系統集成，可擴展模塊的數據采集儀
根據測量系統靈活擴展測量模塊
● 一臺數據采集儀（主機）最多可連接 10 個測量模塊
● 通過LR8102主機之間的同步采樣，支持通道擴展和實時高速數據傳輸
非常適合測量系統的數據采集儀
在高效能源利用和電動出行（E-Mobility）技術不斷進步的背景下，測量系統也需要做很多工作。
HIOKI 數據采集儀提供的解決方案可確保高壓系統的安全、支持大量測量通道、將數據與上位系統連接起來等，從而將測量系統面臨的挑戰轉化為優勢。
模塊型數據采集儀系統:多功能性和高精度的融合
這款全新數據采集儀系統可對應多通道和高壓化，同時保持功率分析儀級別的高精度。它非常適合系統集成，也是評估節能產品的理想之選。
該系統集成了高精度的功率和溫度測量，提供有關溫度、功耗和功率轉換效率的全面數據。
主要特點：
?高精度:在高電壓、高電流、高功率測量方面，精度可媲美功率分析儀
?可擴展性和多功能性:電壓和溫度可達3000通道，功率測量可達120通道
?速度快:數據更新間隔僅5 ms
?高精度電流傳感器:可測量高達2000A的電流
高精度、緊湊型光伏逆變器檢測系統【用于光伏逆變器生產線】
在光伏逆變器中，組串式逆變器越來越多地用于更高的電壓和更多的輸入/輸出系統，以提高能源運行效率。生產線必須能夠支持高電壓，具備可擴展性從而應對測量點
數量的增加，并且為檢查設備節省空間。M7103就是為滿足這些要求而開發的。
適用于光伏逆變器生產線的模塊式功率測量儀器
| 模塊 | 功率測量模塊 M7103 |
| 對地最大額定電壓 | DC 1000 V, AC 1000 V (CAT III) DC 1500 V, AC 1000 V (CAT II) |
| 測量量程 | 電壓: 6 V ～ 1500 V (8檔量程) 電流: 40 mA ～ 2000 A (6檔量程、取決于傳感器) |
| 通道數 | 3ch/臺 |
| 采樣速度 | 最快 5 ms |
使用 M7103 時，需要 M1100 交流電源模塊（需單獨購買）。
安全測量高壓電池包各個電芯的電壓和總電壓【電池充放電測試】
電池包由許多串聯的電芯組成。電芯特性的偏差會導致整個電池包性能下降，因此了解每個電芯的電壓及溫度的變化非常重要。
另外，在充放電測試中，可以同步測量總電壓·總電流與各電池的電壓·溫度，得以全面地評價電池包的整體特性。
另一方面，電動汽車電池的電壓越來越高。 在實際使用中，電池電壓從400V發展到800V，因此，為了在此類高壓電池包的充放電測試中安全測量電芯的電壓及溫度，測量儀器的對地電壓和模塊之間的電壓變得尤為重要。
適用于電池包的疊層電芯電壓測量、電芯產線的充放電測試的模塊
| 模塊 | 電壓/溫度模塊M7100 | 電壓/溫度模塊M7102 |
| 電池包 | 適用于600 V～1500 V | 適用于600 V以下 |
| 對地最大額定電壓 | DC 1500 V, AC 1000 V (CAT II) | DC 600 V, AC 600 V (CAT II) |
| 模塊之間最大額定電壓 | DC 1500 V, AC 1000 V | DC 600 V, AC 600 V |
| 最大通道數 | 15通道/個 | 30通道/個 |
| 采樣速度 | 最快5 ms | 最快10 ms |
功率測量模塊用于測量系統的總電壓和總電流：
適用于電池充放電測試的解決方案
詳細說明了配置示例、產品優勢、選型指南等。
LR8101（基礎機型）和LR8102（高性能機型）的區別
通用功能
·最多可連接10個測量模塊
·通過 SD 卡或 U盤保存數據
·利用通訊命令進行控制和數據傳輸
LR8102（高性能機型）的功能
·利用UDP輸出數據
實時輸出每次采樣的測量數據，最快5 ms間隔。
在需要進行實時處理（如 HILS）時可使用此功能。
·多臺主機同步測量
使用選件光連接線 L6101（1 m）或光連接線L6102（10 m）可實現同步測量。
所有同步采樣的主機測量數據均可從主儀器的LAN2輸出。
·通過CAN輸出數據
測量值可通過 CAN（Controller Area Network）輸出。
可用于與電池管理系統 (BMS) 等車載設備的信息進行數據整合。
