首頁 > 產品展示 > 射頻測試設備 > 頻譜分析儀 >

ANRITSU MS2830A信號頻譜分析儀

名稱：頻譜分析儀

品牌：

型號：

簡介：ANRITSU MS2830A信號頻譜分析儀支持高測量速度并且性能優越、成本低廉。 ANRITSU MS2830A頻譜分析儀具備世界最佳的測量速度和 –153 dBm 的平均噪音電平，+15 dBm 的三階交調失真 (TOI) 以及 ±0....

國家高新技術企業
科技創新小巨人
ISO9001認證

申請服務

獲取報價 申請演示保修/維修/計量校準等服務

產品介紹

ANRITSU MS2830A信號頻譜分析儀支持高測量速度并且性能優越、成本低廉。 ANRITSU MS2830A頻譜分析儀具備世界最佳的測量速度和 –153 dBm 的平均噪音電平，+15 dBm 的三階交調失真 (TOI) 以及 ±0.3 dB（典型值）總電平精準度，ANRITSU MS2830A射頻性能堪比高端儀器。
ANRITSU MS2830A信號頻譜分析儀可以是單個頻譜分析儀，也可以是復雜的醫療測量解決方案，從而以最低成本實現永不過時的可擴展性。出色的成本性能將提高您的 R&D 效率和生產線利潤。

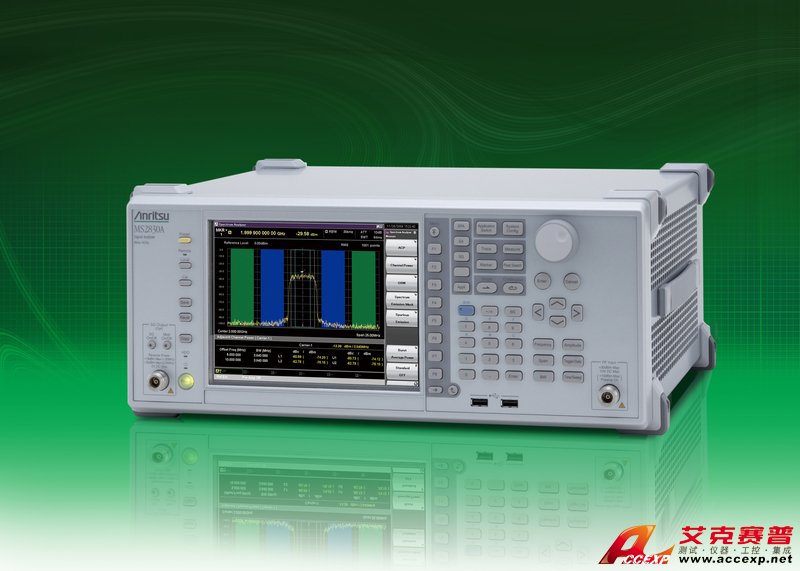

ANRITSU MS2830A圖片
業界最佳測試速度
ANRITSU MS2830A頻譜分析儀提供優異的射頻性能且價格低廉
靈活的 SA 解決方案以及集成 SG 和 SA 解決方案
110 W 的低能耗功率，降低了 70 % 的功耗和 CO2 排放
ANRITSU MS2830A信號頻譜分析儀總電平精準度： ±0.3 dB（典型值）（包括 ATT 開關偏離 + 頻率響應）
三階交調失真 (TOI)： +15 dBm
平均噪音電平 (DANL)： -153 dBm/Hz
相鄰信道耗散功率 (ACLR)： -78 dBc（W-CDMA；噪音消除功能 ON）
SSB 相噪（@500 MHz，10 kHz 偏差）： -120 dBc/Hz（典型值）（選件）

項目		Specifications
頻率	頻率范圍	9 kHz ~ 3.6 GHz (MS2830A-040) 9 kHz ~ 6 GHz (MS2830A-041) 9 kHz ~ 13.5 GHz (MS2830A-043)
頻率	SSB 相噪 (500 MHz)	+18º 至 +28ºC -115 dBc/Hz（100 kHz 偏差） -133 dBc/Hz（1 MHz 偏差）
常規	尺寸和重量	426 (W)× 177 (H)× 390 (D) mm（表面突起除外） ≤13.5 kg（包括 MS2830A-040/041 和 MS2830A-020/021，其他選件除外）

項目		規格
頻率	分辨率帶寬 (RBW)	設置范圍： 1 Hz ~ 3 MHz（以 1-3 的順序）、50 kHz、5 MHz、10 MHz、20 MHz、31.25 MHz
振幅	顯示的平均噪音電平 (DANL)	監測器 = 樣本，VBW = 1 Hz（視頻平均）, 輸入衰減器 0 dB，+18º 至 +28ºC 不含 MS2830A-008，或前置放大器：斷開 -134 dBm/Hz (100 kHz) -144 dBm/Hz (1 MHz) -153 dBm/Hz (30 MHz ≤ f < 1 GHz) -151 dBm/Hz (1 GHz ≤ f ≤ 2.4 GHz) -149 dBm/Hz (2.4 GHz < f ≤ 3.5 GHz) -146 dBm/Hz (3.5 GHz < f ≤ 6 GHz), [MS2830A-041/043] -142 dBm/Hz (6 GHz < f ≤ 13.5 GHz), [MS2830A-043]
振幅	總絕對振幅精準度	+18º 至 +28ºC ±0.5 dB （300 kHz ≤ f < 4 GHz，頻帶模式：標準） (300 kHz ≤ f < 3.5 GHz，頻帶模式：突波） ± 1.8 dB (4 GHz ≤ f ≤ 13.5 GHz，頻帶模式：標準） (3.5 GHz ≤ f ≤ 13.5 GHz，頻帶模式：寄生）
寄生響應	兩音三階交調失真	+18º 至 +28ºC， ≥300 kHz 分離不含 MS2830A-008，或前置放大器：斷開，混頻器輸入電平： -15 dBm（單波） TOI = +12 dBm (30 MHz ≤ f < 300 MHz) TOI = +15 dBm (300 MHz ≤ f < 3.5 GHz) TOI = +14 dBm (3.5 GHz ≤ f ≤ 6 GHz) TOI = +10 dBm (6 GHz < f ≤ 13.5 GHz)

項目		規格
常規	追蹤模式	頻譜，功率與時間，頻率與時間，CCDF，頻譜圖
	分析帶寬	1 kHz ~ 10 MHz（以 1-2.5-5 的順序），[包含 MS2830A-006] 1 kHz ~ 25 MHz（以 1-2.5-5 的順序），31.25MHz，[包含 MS2830A-005]
	采樣率	2 kHz ~ 20 MHz（以 1-2.5-5 的順序），[包含 MS2830A-006] 2 kHz ~ 50 MHz（以 1-2-5 的順序），[包含 MS2830A-005]
	最長捕捉時間	2 s 至 2000 s（取決于分析帶寬）
頻譜顯示功能	分辨率帶寬 (RBW)	設置范圍： 1 Hz ~ 1 MHz（以 1-3 的順序）
	顯示平均噪音電平 (DANL)	+18º 至 +28ºC 不含 MS2830A-008，或包含 MS2830A-008，前置放大器：斷開 -131.5 dBm/Hz (100 kHz) -141.5 dBm/Hz (1 MHz) -150.5 dBm/Hz (30 MHz ≤ f < 1 GHz) -148.5 dBm/Hz (1 GHz ≤ f < 2.4 GHz) -146.5 dBm/Hz (2.4 GHz ≤ f ≤ 3.5 GHz) -143.5 dBm/Hz (3.5 GHz < f ≤ 6 GHz), [MS2830A-041/043] -139.5 dBm/Hz (6 GHz < f ≤ 13.5 GHz), [MS2830A-043]
	總絕對振幅精準度	+18º 至 +28ºC ±0.5 dB (300 kHz ≤ f < 4 GHz，頻帶模式：標準） (300 kHz ≤ f < 3.5GHz，頻帶模式：突波） ± 1.8 dB （4 GHz ≤ f ≤ 13.5 GHz，頻帶模式：標準）（3.5 GHz ≤ f ≤ 13.5 GHz，頻帶模式：寄生）
	測量功能	相鄰信道功率 (ACP)，信道功率，占用帶寬 (OBW)，頻譜波罩 (SEM)
數字化功能		捕捉到的波形數據（每 32 位，浮點二進制類型）保存至內部硬盤或者輸出至外部設備

項目		規格
頻率	范圍	250 kHz ~ 3.6 GHz [MS2830A-020] 250 kHz ~ 6 GHz [MS2830A-021]
頻率	分辨率	0.01 Hz
輸出電平	設置范圍	-40 至 +20 dBm (>25 MHz), -40 至 +2 dBm (≤25 MHz) [不含 MS2830A-022] -136 至 +15 dBm (>25 MHz), -136 至 -3 dBm (≤25 MHz) [包含 MS2830A-022]
	輸出電平精準度	+18º 至 +28ºC 不含 MS2830A-022 ±0.5 dB（典型值，25 MHz < f < 375 MHz）-40 ≤ p ≤ +9 ±0.5 dB (375 MHz ≤ f ≤ 3.6 GHz)　-40 ≤ p ≤ +9 ±0.8 dB (>3.6 GHz)　-40 ≤ p ≤ +4 包含 MS2830A-022 ±0.5 dB（典型值，100 MHz ≤ f < 375 MHz）-110 ≤ p ≤ +4 ±0.5 dB (375 MHz ≤ f ≤ 3.6 GHz)　-110 ≤ p ≤ +4 ±0.8 dB (>3.6 GHz)　-110 ≤ p ≤ -1 ±1.0 dB (100 MHz ≤ f ≤ 3.6 GHz)　-120 ≤ p < -110 ±1.0 dB（典型值，100 MHz ≤ f ≤ 3.6 GHz）-127 ≤ p < -120 ±2.5 dB（典型值，>3.6 GHz）-127 ≤ p < -110
	線性度	18º 至 28ºC, CW 不含 MS2830A-022，參考值 -10 dBm 輸出 ±0.2 dB（典型值，≤3.6 GHz）-40 ≤ p ≤ -10 ±0.3 dB（典型值，>3.6 GHz）-40 ≤ p ≤ -10
任意波形發生器	波形分辨率	14/15/16 位
	內部基帶參考時鐘	范圍： 20 kHz ~ 160 MHz，分辨率： 0.001 Hz
	波形存儲器	64 M 采樣 256 M 采樣 (MS2830A-027) ANRITSU MS2690A
射頻調制帶寬		120 MHz（預先安裝的基帶發生器）

Configuration Guide	MS2830A Signal Analyzer Configuration Guide
Hardware	MS2830A	Main frame
	MS2830A-040	3.6 GHz Signal Analyzer
	MS2830A-041	6 GHz Signal Analyzer
	MS2830A-043	13.5 GHz Signal Analyzer
	MS2830A-002	High Stability Reference Oscillator
	MS2830A-005	Analysis Bandwidth Extension to 31.25 MHz
	MS2830A-006	Analysis Bandwidth 10 MHz
	MS2830A-008	Preamplifier
	MS2830A-010	Phase Noise Measurement Function
	MS2830A-011	2ndary HDD
	MS2830A-020	3.6 GHz Vector Signal Generator
	MS2830A-021	6 GHz Vector Signal Generator
	MS2830A-022	Low Power Extension for Vector Signal Generator
	MS2830A-027	ARB Memory Upgrade 256 Msa for Vector Signal Generator
	MS2830A-028	AWGN
	MS2830A-062	Low Phase Noise Performance
Software (Measurement software for Signal Analyzer)	MX269010A	Mobile WiMAX Measurement Software
	MX269011A	W-CDMA/HSPA Downlink Measurement Software
	MX269012A	W-CDMA/HSPA Uplink Measurement Software
	MX269013A	GSM/EDGE Measurement Software
	MX269013A-001	EDGE Evolution Measurement Software
	MX269015A	TD-SCDMA Measurement Software
	MX269017A	Vector Modulation Analysis Software
	MX269020A	LTE Downlink Measurement Software
	MX269021A	LTE Uplink Measurement Software
	MX269022A	LTE TDD Downlink Measurement Software
	MX269024A	CDMA2000 Forward Link Measurement Software
	MX269026A	EV-DO Forward Link Measurement Software
Software (Software for waveform pattern generation for vector signal generator)	MX269901A	HSDPA/HSUPA IQproducer
	MX269902A	TDMA IQproducer
	MX269904A	Multi-Carrier IQproducer
	MX269905A	Mobile WiMAX IQproducer
	MX269908A	LTE IQproducer
	MX269910A	LTE TDD IQproducer
Warranty service	MS2830A-ES210	2 years Extended Warranty Service
	MS2830A-ES310	3 years Extended Warranty Service
	MS2830A-ES510	5 years Extended Warranty Service
